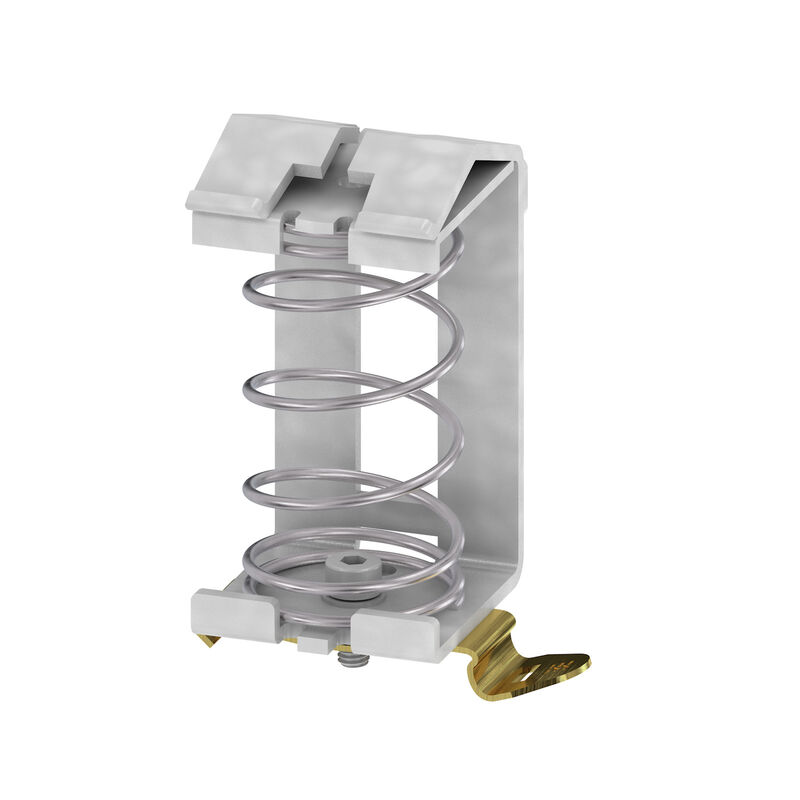

KLBUE 15-32 FM4

KLBUE 15-32 FM4

Klemmbügel, Klemmbügel

Art.-Nr. 1252490000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 9
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Klemmbügel, Klemmbügel
Best.-Nr.
1252490000
Art
KLBUE 15-32 FM4
GTIN (EAN)
4032248112524
VPE
10  Stück

Abmessungen und Gewichte

Tiefe
64  mm
Tiefe (inch)
2,52  inch
Höhe
50,5  mm
Höhe (inch)
1,988  inch
Breite
34,5  mm
Breite (inch)
1,358  inch
Nettogewicht
82,4  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60  °C
Dauergebrauchstemperatur, max.
130  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Farbe
silber
Brennbarkeitsklasse nach UL 94
None

Systemkennwerte

Abschlussplatte erforderlich
Nein
Tragschiene
TS 35

weitere technische Daten

Einbauhinweis
TS 35
explosionsgeprüfte Ausführung
Nein
Montageart
gerastet

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
32  mm
Anschlussart
Federanschluss
Kabeldurchmesser, max.
32  mm
Kabeldurchmesser, min.
15  mm
Leiteranschlussquerschnitt, mehrdrähtig, max.
32  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
15  mm²

Allgemeines

Einbauhinweis
TS 35
Tragschiene
TS 35

Bemessungsdaten

Bemessungsquerschnitt
32  mm²

Klassifikationen

ETIM 6.0
EC002020
ETIM 7.0
EC002020
ETIM 8.0
EC002020
ETIM 9.0
EC002020
ETIM 10.0
EC002020
ECLASS 9.0
27-14-11-50
ECLASS 9.1
27-14-11-50
ECLASS 10.0
27-14-11-50
ECLASS 11.0
27-14-11-50
ECLASS 12.0
27-14-11-50
ECLASS 13.0
27-25-01-20
ECLASS 14.0
27-25-01-20
ECLASS 15.0
27-25-01-20

Zulassungen

ROHS
Konform
