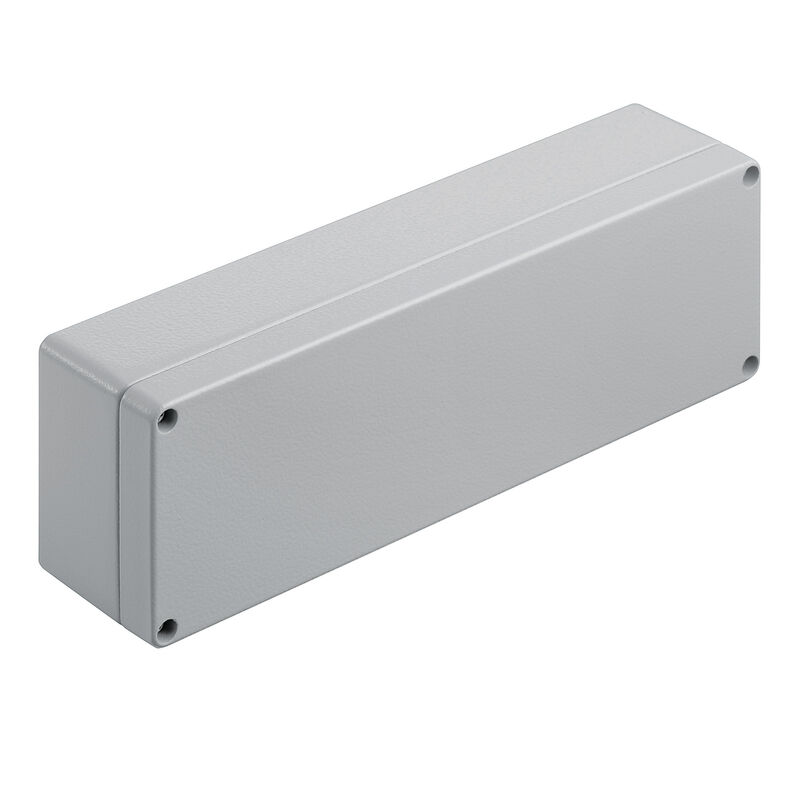

KLIPPON K32 RAL7001
KLIPPON K32 RAL7001
A kép illusztráció
KLIPPON K32 RAL7001
Méretrajz

KLIPPON K32 RAL7001

Klippon K (aluminium empty enclosure), Üres ház, Alumínium ház, Magasság: 80 mm, Szélesség: 250 mm, Mélység: 55 mm, Alapanyag: Alumínium AlSi12, Porszórt, texturált, Ezüstszürke

Cikkszám 9529180000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 5 Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Tömszelencék, bal Tömszelencék, jobb Tömszelencék, felső/alsó Tanúsítványszámok - tokozat Általános információ vízszintes összeállítás függőleges összeállítás Besorolások

Tanúsítványok

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E197061

Általános rendelési adatok

Version
Klippon K (aluminium empty enclosure), Üres ház, Alumínium ház, Magasság: 80 mm, Szélesség: 250 mm, Mélység: 55 mm, Alapanyag: Alumínium AlSi12, Porszórt, texturált, Ezüstszürke
Order No.
9529180000
Type
KLIPPON K32 RAL7001
GTIN (EAN)
4008190919009
Qty.
1 Darab

Méretek és tömegek

Depth
55 mm
Mélység (coll)
2,165 inch
Height
80 mm
Magasság (coll)
3,15 inch
Width
250 mm
Szélesség (coll)
9,842 inch
Mounting dimension - height
52 mm
Rögzítési méret - szélesség
238 mm
Net weight
790 g

Hőmérsékletek

Operating temperature
-40 °C...80 °C

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Tömszelencék, bal

M12
2
M16
2
M20
1

Tömszelencék, jobb

M12
2
M16
2
M20
1

Tömszelencék, felső/alsó

M12
15
M16
9
M20
7
M25
6

Tanúsítványszámok - tokozat

Certificate No. (DNV)
TAE00002SM
Сертификат № (cULus)
E197061
Условия утверждения
cULus
RMRS
DNV
적합성 선언 번호(DoC LVD)
DE PS2410 160412 001ISS03

Általános információ

Alapanyag
Alumínium AlSi12
Aljzatperem
Nem
Burkolat anyagvastagsága
2,5 mm
Fedél
Igen
Fedél kiegészítő
M4 Torx rozsdamentes acél csavarok horonnyal
Fedélcsavarok nyomatéka
2,5 Nm
Fedélcsavarok száma
4
Felhasználási területek
Folyamatirányítás
Közlekedéstechnika
Tengerészeti mérnökség
Csomagolóipar
Kikötői berendezések
Gépgyártás
Felületi minőség
Porszórt
texturált
Ház anyagvastagsága
4 mm
Ház kiegészítő
4 mm-es furatok
Integrált rögzítést
Menetes furat M4
Max. teherbírás
2 kg
Megjegyzés: védettségi osztály
IP68 (t=72h, h=1m)
Protection class (UL)
Type 4
Type 4X
Szabványok
EN 45545-2:2013
Szerelőnyílás: magasság
72 mm
Szerelőnyílás: szélesség
242 mm
Tömítés anyaga
Kloroprén
Védelmi osztály
IP66
IP67
IP68
Ütésállóság
10 J standard változat
Üzemi hőmérséklet, max.
80 °C
Üzemi hőmérséklet, min.
-40 °C

vízszintes összeállítás

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x38
WDU 4 / ZDU 4
1x32

függőleges összeállítás

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Besorolások

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
