KMVT RE 2.4 EP/SW

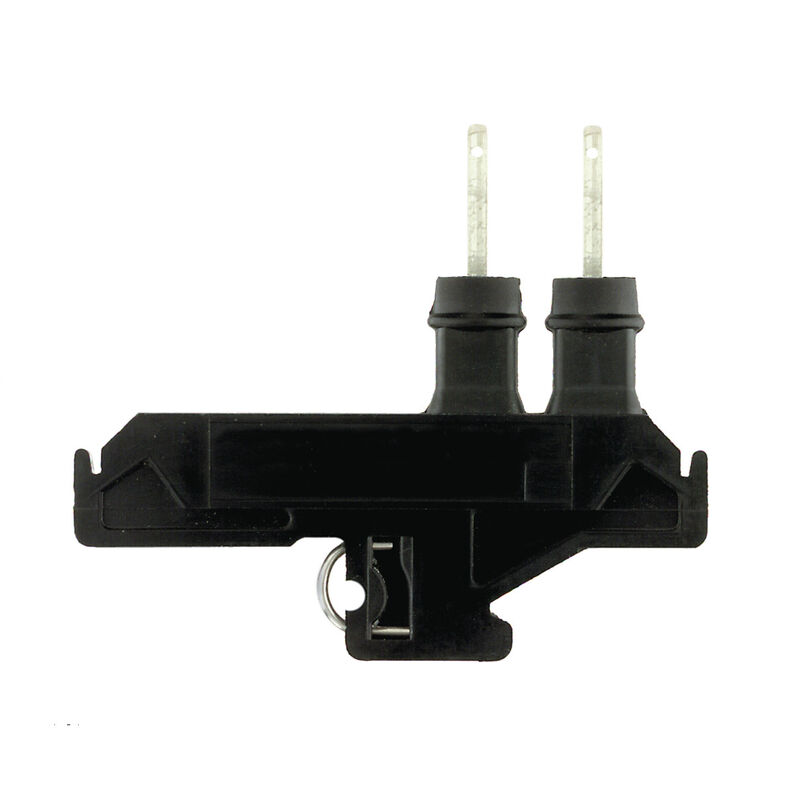

Product image

KMVT RE 2.4 EP/SW

Feed-through terminal block, Termipoint connection, black, 0.5 mm², 12 A, 800 V, Number of connections: 2

Item No. 0249400000
Open in Configurator
Download data sheet Engineering Support Product Downloads
Accessories 4 Related products 1056
승인 General ordering data 치수 및 중량 Temperatures Environmental Product Compliance dane tworzywa 시스템 사양 weitere technische Daten Conductor embornable (conexión adicional) Conductor embornable (conexión nominal) Dimensions Általános 등급 데이터 Классификации

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

General ordering data

Version
Feed-through terminal block, Termipoint connection, black, 0.5 mm², 12 A, 800 V, Number of connections: 2
Order No.
0249400000
Type
KMVT RE 2.4 EP/SW
GTIN (EAN)
4008190159016
VPE
50 items

치수 및 중량

Depth
6 mm
Głębokość (cale)
0,236 inch
Height
70 mm
Высота (в дюймах)
2,756 inch
Width
6 mm
Width (inches)
0,236 inch
Nettogewicht
15,92 g

Temperatures

Storage temperature
-25 °C...55 °C
Umgebungstemperatur
-60 °C…115 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
160 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent

dane tworzywa

Werkstoff
żywica epoksydowa, EP
Farbe
black
Brennbarkeitsklasse nach UL 94
V-0

시스템 사양

Ausführung
케이블 러그 결선 사용
Abschlussplatte erforderlich
Nie
Anzahl der Potentiale
1
Number of levels
1
Number of clamping points per level
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
No
PE-Anschluss
No
Tragschiene
TS 32
N-Funktion
No
PE-Funktion
No
PEN-Funktion
No

weitere technische Daten

Anzahl gleicher Klemmen
1
explosionsgeprüfte Ausführung
No
Montageart
Felpattintható
Offene Seiten
jobb

Conductor embornable (conexión adicional)

Connection type, additional connection
Conexión Termipoint

Conductor embornable (conexión nominal)

Connection direction
arriba
Klemmbereich, max.
2,5 mm²
Klemmbereich, min.
0,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5 mm²
Number of connections
2
Type of connection
Collegamento Termipoint
Wire connection cross section AWG, max.
AWG 14

Dimensions

TS 35 offset
43,5 mm

Általános

Mounting rail
TS 32
Standards
A norma IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 20

등급 데이터

Bemessungsquerschnitt
0,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
12 A
Strom bei max. Leiter
12 A
Normen
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
5,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,19 W
Pollution severity
3

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
