KTB QL 916120 S4E1
Podobné ilustraci
Abbildung ähnlich
KTB QL 916120 S4E1

KTB QL 916120 S4E1

Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 914 mm, Šířka: 610 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná

Produkt ID 1200950000
Download datablad Technická podpora Dokumenty ke stažení
Příslušenství 20 Jednotlivé díly 2 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, levá strana Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Čísla certifikátů, kryt Všeobecné informace Svislá montáž Zemnění krytů Svislá montáž Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E243298

Všeobecné objednací údaje

Verze
Klippon TB QL (Terminal Box - Quarter Lock), Prázdný plášť, pouzdro z nerezové oceli, Výška: 914 mm, Šířka: 610 mm, Hloubka: 200 mm, Průchodkové desky: Dolní, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
Číslo objednávky
1200950000
Typ
KTB QL 916120 S4E1
GTIN (EAN)
4032248983841
Množství
1 ks

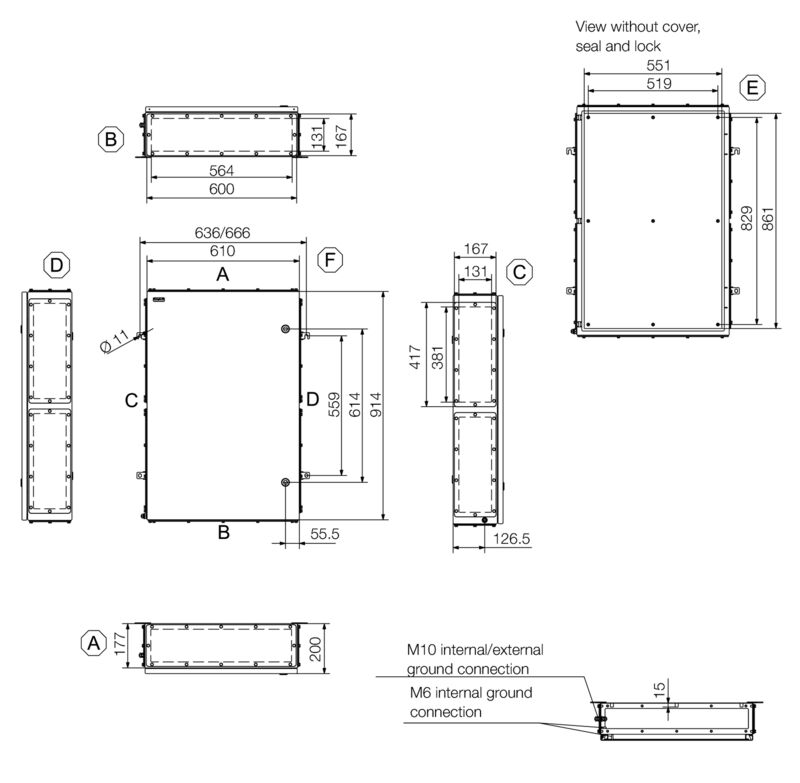

Rozměry a hmotnosti

Hloubka
200 mm
Hloubka (v palcích)
7,874 inch
Výška
914 mm
Výška (v palcích)
35,984 inch
Šířka
610 mm
Šířka (v palcích)
24,016 inch
Rozměr při montáži – výška
559 mm
Rozměr při montáži – šířka
636 mm
Čistá hmotnost
27 000 g

Teploty

Provozní teplota
-60 °C...135 °C
Poznámka: pokojová teplota (servis)
Limitováno na ochranu IP66 při použití v teplotách vyšších 105°C.

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Kabelové průchodky, levá strana

M12
116
M16
80
M20
52
M25
42
M32
24
M40
20
M50
8
M63
6
M75
6

Kabelové průchodky, pravá strana

M12
116
M16
80
M20
52
M25
42
M32
24
M40
20
M50
8
M63
6
M75
6

Kabelové průchodky, nahoře/dole

M12
88
M16
58
M20
38
M25
33
M32
18
M40
15
M50
6
M63
5
M75
4

Čísla certifikátů, kryt

Podmínky osvědčení
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Prohlášení o shodě č. (DoC LVD)
DE PS261X 160412 001ISS03
Prokazování shody č. (AoC)
DE PS261X 160309 001ISS06
Č. certifikace (CCOE)
P461058_1
Č. certifikátu, prázdný kryt (ECAS)
21-09-25241/E21-09-053807
Č. osvědčení (ATEX)
KEMA10ATEX0047U
Č. osvědčení (cULus)
E243298
Č. osvědčení (DNV)
TAE000013S
Č. osvědčení (IECEX)
IECEXKEM10.0019
Č. osvědčení UL 508A
E223801
Č. osvědčení UL, svorkovnice
E223792
Č. osvědčení, elektronický box (NEPSI)
2020322303003289
Č. osvědčení, svorkovnice (AEx)
E223792
Č. osvědčení, svorkovnice (ATEX)
IBExU14ATEX1050
Č. osvědčení, svorkovnice (IECEx)
IECEXIBE14.0013
Č. osvědčení, svorkovnice (INMETRO)
LMP 21.0017
Č. osvědčení, svorkovnice (KOSHA)
16-AV4BO-0245X
Č. osvědčení, UL Haz.Loc.
E223792
Č. osvědčení, UL Ord.Loc.
E243298
Číslo certifikace (INMETRO)
IEX17.0020U
Číslo certifikátu, prázdný kryt (ATEX)
IBExU14ATEX1028 U
Číslo certifikátu, prázdný kryt (IECEx)
IECEx IBE 14.0004U
Číslo certifikátu, prázdný kryt (INMETRO)
LMP 21.0016U

Všeobecné informace

Dichtungsmaterial
Silikon
Enclosure attachment
4 připájené montážní podstavce 11mm s otvory (2 s jednoduchou drážkou a 2 s křížovou drážkou)
Flange plate mounting
Šrouby M6 s šestihrannou drážkou 10 SW
Integral fixing
4, 6 nebo 9 šroubů M6 vnitřní závit (samice)
Max. užitečné zatížení
223 kg
Místa využití
Zóna rizika výbuchu
Zpracovatelský průmysl
Ropný a plynárenský průmysl
Chemický průmysl
Na moři
Na souši
Nota: Tipo de protección
Pokud je použito v teplotním rozsahu nad 105 °C, stupeň krytí je omezen na IP 66.
Odolnost proti nárazu
Verze 7 J ATEX
Standardní verze 10 J
Opening angle lid
130 °
otwór manipulacyjny szerokość
551 mm
Piastre flangiate
Dolní
Protection class (UL)
Type 3
Type 4X
Type 12
Protection degree
IP66
Provedení povrchu
elektricky leštěno
Provozní teplota, max.
135 °C
Provozní teplota, min.
-60 °C
Připojení víka
Příchytka na čtvrt otáčky s vložkou s drážkou
Přírubová deska
Ano
Přístupové otevírání: výška
861 mm
Standardy
DIN EN 62208 - Standardní prázdná skříň
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Tloušťka materiálu krytu
1,5 mm
Tloušťka materiálu příruby
3 mm
Tloušťka materiálu skříně
1,5 mm
Umístění zemnících šroubů
Strana krytu C
Velikost AF
10 mm
Werkstoff
Nerezavějící ocel 1.4404 (316L)
Габаритные размеры
925 x 661 x 210
박스 치수
800 x 1070 x 290

Svislá montáž

WDU 10 / ZDU 10
6x52
WDU 16 / ZDU 16
5x43
WDU 2,5 / ZDU 2,5 / IDU 2,5
8x102
WDU 35 / ZDU 35
4x32
WDU 4 / ZDU 4
7x85
WDU 6 / ZDU 6
7x64

Zemnění krytů

Země, skříň, vnitřní
Připájený M6 nerezový zemnící kolík v těle i víku krytu.

Svislá montáž

WDU 10 / ZDU 10
3x82
WDU 16 / ZDU 16
3x68
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x161
WDU 35 / ZDU 35
2x51
WDU 4 / ZDU 4
4x135
WDU 6 / ZDU 6
4x102

Klasifikace

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
