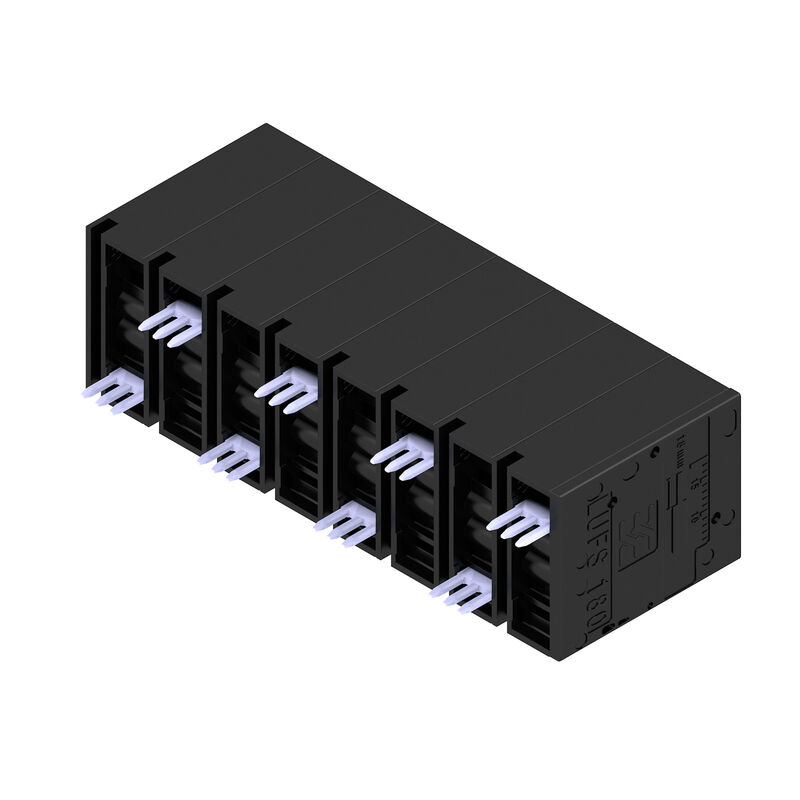

LUFS 10.00/08/180V 5.0SN BK BX
Illustrazione del prodotto
LUFS 10.00/08/180V 5.0SN BK BX
Illustrazione del prodotto
LUFS 10.00/08/180V 5.0SN BK BX
Dimensional drawing
LUFS 10.00/08/180V 5.0SN BK BX
Curva di carico
LUFS 10.00/08/180V 5.0SN BK BX
Curva di carico
LUFS 10.00/08/180V 5.0SN BK BX
Curva di carico
LUFS 10.00/08/180V 5.0SN BK BX
Vantaggi del prodotto
Power up to UL 600 V
Offset solder pins
LUFS 10.00/08/180V 5.0SN BK BX
Vantaggi del prodotto
Simple actuation of the contact point

LUFS 10.00/08/180V 5.0SN BK BX

Morsetti per circuito stampato, 10.00 mm, Numero di poli: 8, 180°, Lunghezza spina a saldare (l): 5 mm, stagnato, nero, PUSH IN con attuatore, Campo di sezioni, max. : 16 mm², Box

N. articolo 2492170000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Prodotti correlati 12
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Dati generali per l’ordinazione

Verze
Morsetti per circuito stampato, 10.00 mm, Numero di poli: 8, 180°, Lunghezza spina a saldare (l): 5 mm, stagnato, nero, PUSH IN con attuatore, Campo di sezioni, max. : 16 mm², Box
Order No.
2492170000
Typ
LUFS 10.00/08/180V 5.0SN BK BX
GTIN (EAN)
4050118559897
Qty.
10 Pezzo
Parametri prodotto
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 57 A / AWG 18 - AWG 4
Imballaggio
Box

Dimensioni e pesi

Hloubka
24,7 mm
Profondità (pollici)
0,972 inch
Height
36,3 mm
Altezza (pollici)
1,429 inch
Altezza minima
31,3 mm
Šířka
81,58 mm
Larghezza (pollici)
3,212 inch
Net weight
64,888 g

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Skupina produktů
OMNIMATE Power - Serie LU
Metoda připojení vodiče
PUSH IN con attuatore
Montáž na PCB desku
Collegamento a saldare THT
Směr výstupu vodiče
180°
Rozteč v mm (P)
10 mm
Rozteč v palcích (P)
0,394 "
Počet pólů
8
Numero di serie di poli
1
Vybavuje zákazník
No
quantità di file
1
Pájecí kolík, délka (l)
5 mm
Rozměry pájecích pinů
d = 1,2 mm
ottagonale
Průměr otvoru pájecího očka (D)
1,6 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Number of solder pins per pole
2
Screwdriver blade
0,8 x 4,0
Lunghezza di spellatura
18 mm
L1 in mm
70 mm
L1 in pollici
2,756 "
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Grado di protezione
IP20

Dati del materiale

Insulating material
Wemid (PA)
Colour
nero
Colore elementi di azionamento
arancione
Carta de colores (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
접점 기본 재질
E-Cu
Contact material
Lega in rame
Superficie dei contatti
stagnato
Layer structure of solder connection
4...10 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
-40 °C
Temperatura d'esercizio , max.
120 °C

Conduttori adatti al collegamento

Clamping range, min.
0,5 mm²
Clamping range, max.
16 mm²
Wire connection cross section AWG, min.
AWG 18
Wire connection cross section AWG, max.
AWG 4
Solid, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
16 mm²
Stranded, min. H07V-R
6 mm²
multifilare, max. H07V-R
25 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
16 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
16 mm²
Plug gauge in accordance with EN 60999 a x b; ø
5,4 mm x 5,1 mm; 5,3 mm
Clampable conductor
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      9019180000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004090000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      9019210000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004110000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      0565700000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004130000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      10 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        21 mm
    • Terminale consigliato:
      0565800000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      0379300000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      16 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        21 mm
    • Terminale consigliato:
      0566000000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      0375200000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      0565600000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004070000
Reference text
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60947-7-4
Rated current, min. number of poles (Tu=20°C)
101 A
Rated current, max. number of poles (Tu=20°C)
85,8 A
Rated current, min. number of poles (Tu=40°C)
101 A
Rated current, max. number of poles (Tu=40°C)
76 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/3
1 000 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV

Dati di dimensionamento secondo CSA

Jmenovité napětí (aplikační skupina B / CSA)
600 V
Jmenovité napětí (aplikační skupina C / CSA)
600 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
57 A
Jmenovitý proud (aplikační skupina C / CSA)
57 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Průřez vodiče AWG, min.
AWG 18
Průřez vodiče AWG, max.
AWG 4

Dati di dimensionamento sec. UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Tensione nominale (Gruppo F / UL 1059)
1 000 V
Jmenovitý proud (aplikační skupina B / UL 1059)
57 A
Corrente nominale (Gruppo C / UL 1059)
57 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Corrente nominale (Gruppo F / UL 1059)
57 A
Sezione di collegamento cavo AWG, min.
AWG 18
Průřez vodiče, AWG, max.
AWG 4
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Balení
Box
Délka VPE
263 mm
Šířka VPE
101 mm
Výška VPE
44 mm

Controlli sulla tipologia

Test: Trvanlivost značení
  • Standard:
    IEC 60947-1 sezione 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Test:
    siglatura di origine, identificazione della tipologia, passo, robustezza, Lunghezza di spellatura
  • Valutazione:
    disponibile
Test: průřez připojitelný svorkami
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 16 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 16 mm²
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      H07V-U6
    • Tipo di cavo e sezione del cavo:
      H07V-K16
    • Tipo di cavo e sezione del cavo:
      AWG 4
  • Valutazione:
    passato
Test poškození a náhodného uvolnění vodičů
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 20/1
    • Tipo di cavo e sezione del cavo:
      AWG 20/19
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    2,9 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      H07V-K16
  • Valutazione:
    passato
  • Requisito:
    4,5 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 4/7
    • Tipo di cavo e sezione del cavo:
      AWG 4/19
  • Valutazione:
    passato
Test vytažení
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 20/1
    • Tipo di cavo e sezione del cavo:
      AWG 20/19
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    ≥100 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U16
    • Tipo di cavo e sezione del cavo:
      H07V-K16
  • Valutazione:
    passato
  • Requisito:
    ≥ 135 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 4/7
    • Tipo di cavo e sezione del cavo:
      AWG 4/19
  • Valutazione:
    passato

Nota importante

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hinweise

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• La morsettiera PCB ad una posizione può essere utilizzata per tensioni fino a 1500 V (DC) e 1000 V (AC). Nell’applicazione devono essere osservati lo standard del dispositivo pertinente, le distanze necessarie e quelle in dispersione appropriate
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
