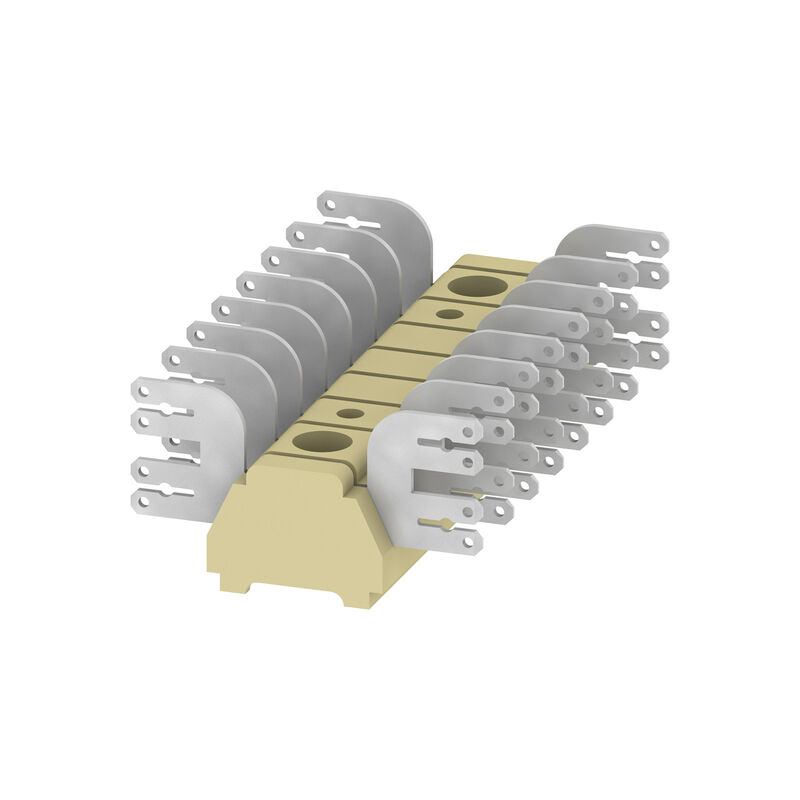

MF 1/8 4X6.3/2.8

MF 1/8 4X6.3/2.8

Pás svorek s jedním a více póly, Připojení s plochým břitem, Středně žlutá, 2.5 mm², 8 A, 400 V, Počet připojení: 8, Počet úrovní: 1

ID výrobku 0480120000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 11
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Rozměry Všeobecně Data hodnocení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Pás svorek s jedním a více póly, Připojení s plochým břitem, Středně žlutá, 2.5 mm², 8 A, 400 V, Počet připojení: 8, Počet úrovní: 1
Číslo objednávky
0480120000
Typ
MF 1/8 4X6.3/2.8
GTIN (EAN)
4008190017170
Množství
50  ks

Rozměry a hmotnosti

Hloubka
12,5  mm
Hloubka (v palcích)
0,492  inch
Výška
68  mm
Výška (v palcích)
2,677  inch
Šířka
68  mm
Šířka (v palcích)
2,677  inch
Čistá hmotnost
30,36  g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Materiál
KrG
Barevný
Středně žlutá
Klasifikace hořlavosti UL 94
5 VA
V-0

Specifikace systému

Verze
Pro montážní lišty
Nutná koncová deska
Ne
Počet potenciálů
1
Počet úrovní
1
Lišta
Montážní deska

Další technická data

Návod k instalaci
Přímá montáž
Typ montáže
Přímá montáž
Verze testovaná ve výbušném prostředí
Ne

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Připojení s plochým břitem

Vodiče k upevnění svorkou (jmenovité připojení)

Počet připojení
8
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 20
Průřez připojení vodiče, pevné jádro, max.
2,5  mm²
Průřez připojení vodiče, pevné jádro, min.
0,5  mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5  mm²
Průřez připojení vodičů, splétané, max.
2,5  mm²
Průřez připojení vodičů, splétané, min.
0,5  mm²
Směr připojení
na straně
Typ připojení
Připojení s plochým břitem
Typ připojení 2
Pájené připojení
Upínací rozsah, max.
2,5  mm²
Upínací rozsah, min.
0,5  mm²

Rozměry

Rozměr k upevnění
50  mm

Všeobecně

Lišta
Montážní deska
Návod k instalaci
Přímá montáž
Počet pólů
8
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 20
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
2,5  mm²
Jmenovité napětí
400  V
Jmenovité DC napětí
400  V
Jmenovitý proud
8  A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33  mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77  W
Závažnost znečištění
3

Klasifikace

ETIM 6.0
EC001284
ETIM 7.0
EC001284
ETIM 8.0
EC001284
ETIM 9.0
EC001284
ETIM 10.0
EC001284
ECLASS 9.0
27-14-11-06
ECLASS 9.1
27-14-11-06
ECLASS 10.0
27-14-11-06
ECLASS 11.0
27-14-11-06
ECLASS 12.0
27-14-11-06
ECLASS 13.0
27-14-11-06
ECLASS 14.0
27-14-11-06
ECLASS 15.0
27-14-11-06

Osvědčení

ROHS
Shoda
