接线端子附件NSCH 1M

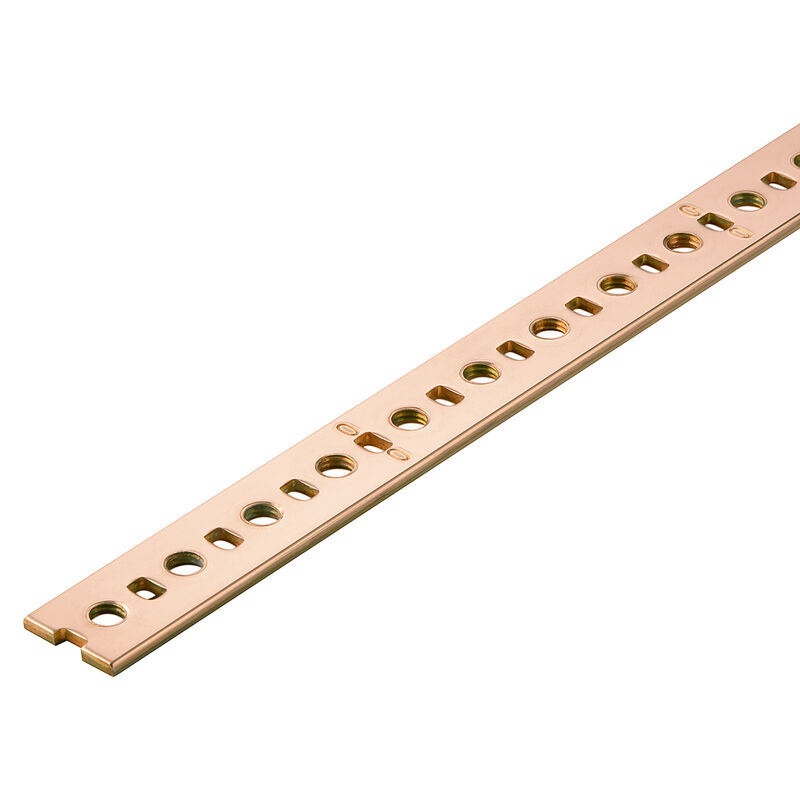

产品图片

接线端子附件NSCH 1M

汇流排（端子）, 本色, 高度: 15 mm, 深: 2 mm, 青铜材质

商品编号 0280200000
下载技术数据页 工程支持 产品下载
配件 3 是附件 13 相关商品 2
通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 其它技术参数 可压接导线 (额定联接) 大小 通用的 额定数据 分类 审批

通用订货数据

版本
汇流排（端子）, 本色, 高度: 15 mm, 深: 2 mm, 青铜材质
订货号
0280200000
类型
NSCH 1M
GTIN (EAN)
4008190012953
数量
10

尺寸和重量

深
2  mm
深度 (英寸)
0.079  inch
高度
15  mm
高度 (英寸)
0.591  inch
宽度
1,000  mm
宽度 (英寸)
39.37  inch
净重
198.264  g

温度

环境温度
-5 °C…40 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

材料参数

材料
青铜材质
表面处理
未处理的
颜色编码
本色

额定数据IECEx/ATEX

IECEX 证书号
IECEXULD13.0005U
导线最大压接面积 (IECEX)
2.5 mm²

其它技术参数

安装指导
直接安装

可压接导线 (额定联接)

联接类型
螺钉联接

大小

静差 TS 35
39  mm

通用的

安装指导
直接安装
表面处理
未处理的

额定数据

额定电流
24  A

分类

ETIM 6.0
EC002848
ETIM 7.0
EC002848
ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 9.0
27-14-11-92
ECLASS 9.1
27-14-11-92
ECLASS 10.0
27-14-11-92
ECLASS 11.0
27-14-11-92
ECLASS 12.0
27-14-11-92
ECLASS 13.0
27-14-11-92
ECLASS 14.0
27-14-11-92
ECLASS 15.0
27-14-11-92

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
一致
