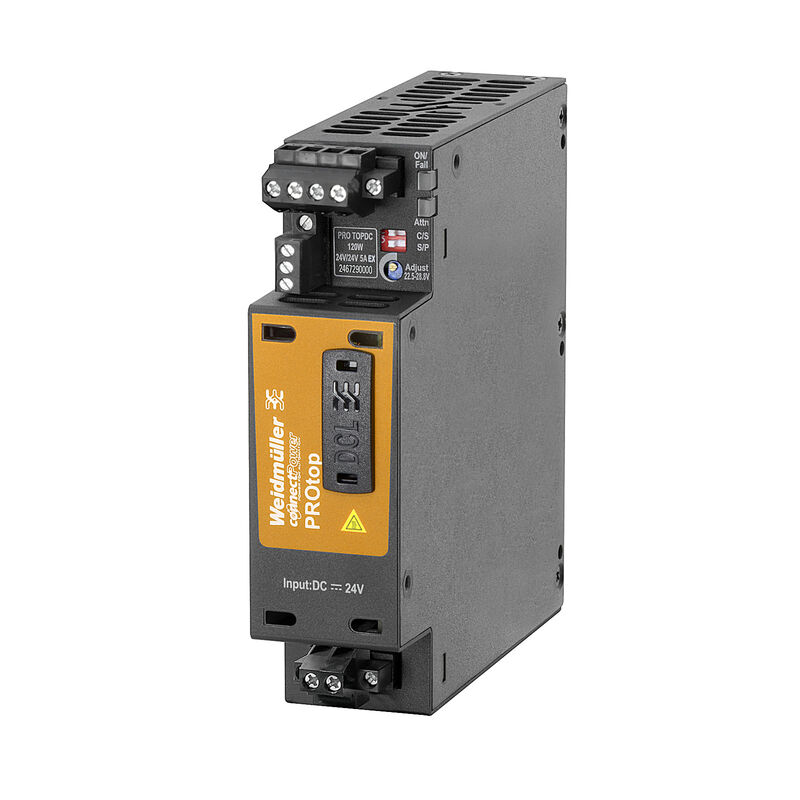

PRO TOPDC 24V/24V 5A EX
PRO TOPDC 24V/24V 5A EX

PRO TOPDC 24V/24V 5A EX

Przetwornik DC/DC

Nr. produktu 2467290000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 7
Godkännanden Ogólne dane zamówieniowe Mått och vikter Temperatury Environmental Product Compliance Wejście Wyjście Informacje ogólne PA52_4 EMV / udar / wibracja Koordynacja izolacji 전기 안전(적용 표준) Dane podłączeniowe (wejście) Dane podłączeniowe (wyjście) Dane przyłącza (sygnał) Sygnałowy Klasyfikacje

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Przetwornik DC/DC
Order No.
2467290000
Type
PRO TOPDC 24V/24V 5A EX
GTIN (EAN)
4050118482195
Ilość
1 szt.

Mått och vikter

Depth
125 mm
Głębokość (cale)
4,921 inch
Height
130 mm
Wysokość (cale)
5,118 inch
Width
35 mm
Szerokość (cale)
1,378 inch
Masa netto
800 g

Temperatury

Storage temperature
-40 °C...85 °C
Operating temperature
-40 °C...70 °C
Wilgotność przy temperaturze pracy
5...100 % bez kondensacji
Rozruch
≥ -40 °C

Environmental Product Compliance

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Wejście

Connection system
złącze śrubowe
Current consumption in relation to the input voltage
  • Rodzaj napięcia:
    DC
  • Napięcie wejściowe:
    24 V
  • Pobór prądu:
    5,7 A
  • Rodzaj napięcia:
    DC
  • Napięcie wejściowe:
    18 V
  • Pobór prądu:
    7,6 A
DC input voltage range
14 V...31.2 V (linear Derating from 18 V...14 V, 60% rated load @ Uin 14 V)
Input fuse (internal)
Tak
Input voltage, max.
31,2 V
Input voltage, min.
14 V
Inrush current
max. 5 A
Inrush Current Limitation
Tak
Nominal power consumption
134,8 VA
Rated input voltage
24 V DC
Wire connection method
Conexión brida-tornillo

Wyjście

Capacitive load
nieograniczony
Connection system
Przyłącze z jarzmem
DCL - peak load reserve
  • Czas trwania Boost:
    15 ms
  • Násobek jmenovitého proudu:
    600 %
  • Boost duration:
    5 s
  • Multiple of the rated current:
    200 %
Mains failure bridge-over time
  • Maksymalny czas mostkowania bezpieczników, min:
    10 ms
  • Napięcie wejściowe, typ:
    DC
  • Napięcie wejściowe:
    24 V
  • Prąd wyjściowy:
    5 A
  • Napięcie wyjściowe:
    24 V
Nominal output current for Unom
5 A @ 60 °C
Output current, max.
6,5 A
Output power
120 W
Output voltage, max.
28,8 V
Output voltage, min.
22,5 V
Output voltage, note
regulacja z potencjometrem lub modułem komunikacji
Parallel connection option
tak, maks. 10
Protection against inverse voltage
Tak
Ramp-up time
≤ 100 ms
Rated output voltage
24 V DC ± 25 %
Residual ripple, breaking spikes
<40 mVPP@25 °C
Wire connection method
Conexión brida-tornillo

Informacje ogólne

Adjacent
Nie
Conformal coating
Tak
Degree of efficiency
89%
Derating
> 60°C (2,5% / 1°C)
Housing version
metal, odporna na korozję
Mounting position, installation notice
Na szynie montażowej TS 35 swobodna przestrzeń 50 mm powyżej i poniżej dla swobodnego dopływu powietrza.
MTBF
  • Zgodnie ze standardem:
    SN 29500
  • Czas pracy (godziny), min.:
    2.209.000 h
  • Temperatura otoczenia:
    25 °C
  • Napięcie wejściowe:
    24 V
  • Moc wyjściowa:
    120 W
  • Współczynnik wypełnienia impulsu:
    100 %
  • Zgodnie ze standardem:
    SN 29500
  • Czas pracy (godziny), min.:
    1.051.000 h
  • Temperatura otoczenia:
    40 °C
  • Napięcie wejściowe:
    24 V
  • Moc wyjściowa:
    120 W
  • Współczynnik wypełnienia impulsu:
    100 %
Power loss, idling
5 W
Power loss, nominal load
14,8 W
Protection degree
IP20
Short-circuit protection
Tak
Surge voltage category
I
II
III

PA52_4 EMV / udar / wibracja

Interference immunity test acc. to
EN 55032:2015
EN 55035:2017
EN 61000-4-6:2008
IEC 61000-4-8
EN 61000-6-1:2007
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
EN 61000-6-4:2007/A1:2011
IEC 61000-4-2
IEC 61000-4-3
DIN EN 61000-4-4
EN 61000-4-5:2005
Noise emission in accordance with EN55032
Klasa B
Shock resistance IEC 60068-2-27
30 g we wszystkich kierunkach
Vibration resistance IEC 60068-2-6
2.3 g (na szynie DIN)
4 g (montaż bezpośredni)

Koordynacja izolacji

Insulation voltage input / earth
1,41 kV
Insulation voltage output / earth
0,7 kV
Insulation voltage, input/output
1,41 kV
Protection class
III, bez przyłącza PE, do SELV
Surge voltage category
I
II
III

전기 안전(적용 표준)

Elektryczne wyposażenie maszyn
Acc. to EN60204
Napięcie bezpieczne
SELV, zgodnie z normą IEC 60950-1
PELV zgodnie z EN 60204-1
Transformatory ochronne do zasilaczy impulsowych
Zgodnie z EN 61558-2-16

Dane podłączeniowe (wejście)

końcówka wkrętaka
0,6 x 3,5
Liczba zacisków
2 dla (+, -)
Przekrój przyłącza przewodu, AWG/kcmil , max.
12 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
30 AWG
Przekrój przyłącza przewodu, elastyczny , max.
4 mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,2 mm²
Przekrój przyłącza przewodu, sztywny , max.
4 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,2 mm²
Technika przyłączeniowa
złącze śrubowe

Dane podłączeniowe (wyjście)

Końcówka wkrętaka
0,6 x 3,5
Liczba zacisków
4 (++ / --)
Przekrój przyłącza przewodu, AWG/kcmil , max.
12 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
30 AWG
Przekrój przyłącza przewodu, elastyczny , max.
4 mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,2 mm²
Przekrój przyłącza przewodu, stywny , max.
4 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,2 mm²
Technika przyłączeniowa
Przyłącze z jarzmem

Dane przyłącza (sygnał)

Wire connection cross-section, flexible (signal), max.
1,5 mm²
Wire connection cross-section, flexible (signal), min.
0,2 mm²
Wire connection method
Šroubové připojení
Wire cross-section, AWG/kcmil , max.
16
Wire cross-section, AWG/kcmil , min.
28 mm²
Wire cross-section, solid , max.
1,5 mm²
Wire cross-section, solid , min.
0,2 mm²

Sygnałowy

Floating contact
Ja
LED green/red
Zielona: praca (bez awarii)
Miga na zielono: ostrzeżenie I>90%
Miga na zielono/czerwono: wyjście wyłączone (tryb wyłączenia)
Błyska na czerwono: przeciążenie/błąd
Status relay (max. load)
napięcie wyjściowe OK (30 V DC / 1 A)

Klasyfikacje

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
