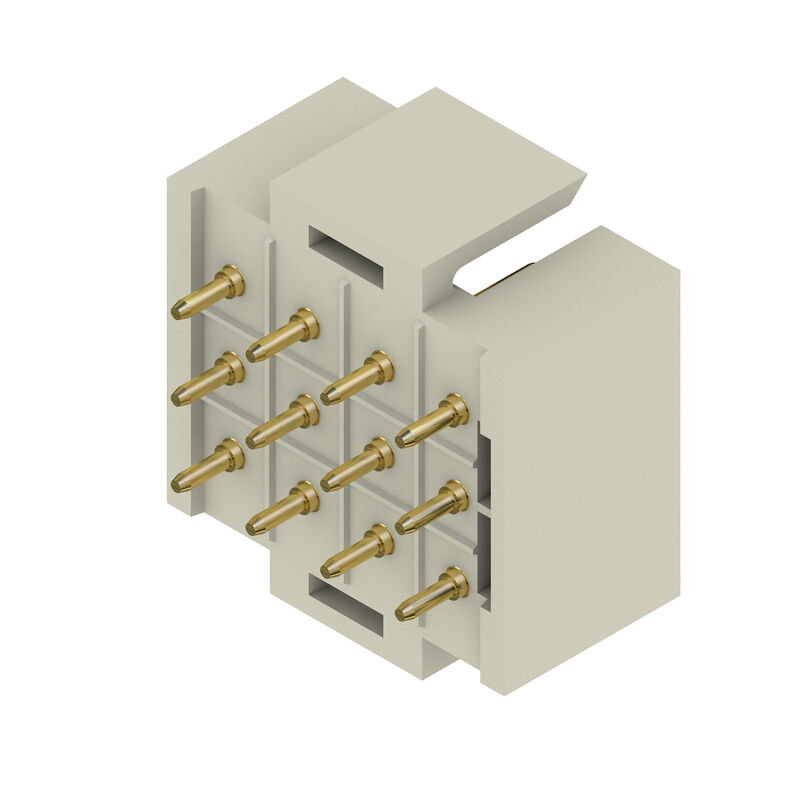

Product image
RSV1,6 LS12 GR 3,2 AU
Product image
RSV1,6 LS12 GR 3,2 AU
Dimensional drawing
RSV1,6 LS12 GR 3,2 AU
Graph
RSV1,6 LS12 GR 3,2 AU
Graph

RSV1,6 LS12 GR 3,2 AU

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 5.00 mm, Polzahl: 12, 180°, Lötstiftlänge (l): 3.2 mm, vergoldet, kieselgrau, Box

Art.-Nr. 1443400000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E92202

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, THT-Lötanschluss, 5.00 mm, Polzahl: 12, 180°, Lötstiftlänge (l): 3.2 mm, vergoldet, kieselgrau, Box
Best.-Nr.
1443400000
Art
RSV1,6 LS12 GR 3,2 AU
GTIN (EAN)
4008190040192
VPE
25 Stück
Produkt-Kennzahlen
IEC: 500 V / 14 A
UL: 300 V / 10 A
Verpackung
Box

Abmessungen und Gewichte

Tiefe
22,6 mm
Tiefe (inch)
0,89 inch
Höhe
11,8 mm
Höhe (inch)
0,465 inch
Höhe niedrigstbauend
11,8 mm
Breite
23,8 mm
Breite (inch)
0,937 inch
Nettovikt
5,88 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062

Systemkennwerte

Famiglia prodotti
OMNIMATE Signal - Serie RSV
Platinenanschluss
Felszerelés NYÁK-ra
THT-Lötanschluss
피치(mm)(P)
5 mm
Raster in Zoll (P)
0,197 "
Abgangswinkel
180°
Number of poles
12
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstift-Abmessungen
d = 0,97 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
15 mm
L1 in Zoll
0,591 "
Anzahl Reihen
3
Polreihenzahl
3
Berührungsschutz nach DIN VDE 57 106
fingersicher gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Kodierbar
Ja
Steckkraft/Pol, max.
9 N
Ziehkraft/Pol, max.
18 N

Werkstoffdaten

Isolierstoff
PA 66/6
Farbe
kieselgrau
Farbtabelle (ähnlich)
RAL 7032
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
vergoldet
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
14 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
10 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
12 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
8,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
500 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Nenndaten nach CSA

Instytut (CSA)
CSA
Сертификат № (CSA)
53975-13
Rated voltage (Use group C / CSA)
300 V
Rated current (Use group C / CSA)
13 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Intézet (UR)
UR
인증 번호(UR)
E92202
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Förpackning
Box
VPE length
153 mm
VPE width
90 mm
VPE height
38 mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
