SAIE-M8B-4S-F9SMT
A kép illusztráció
SAIE-M8B-4S-F9SMT

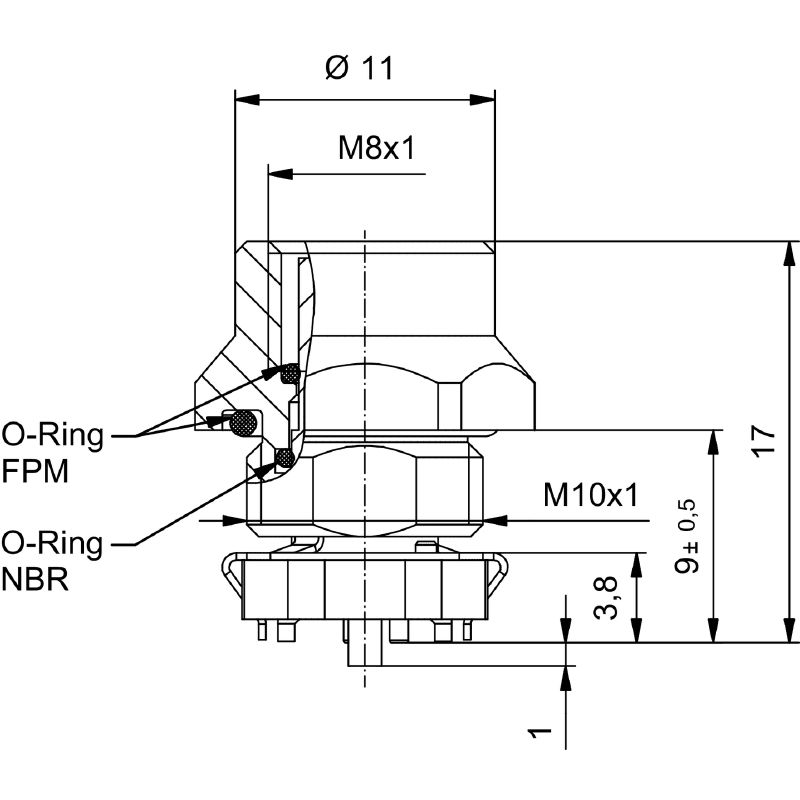

Méretrajz
SAIE-M8B-4S-F9SMT
NYÁK kivitel
SAIE-M8B-4S-F9SMT
Póluskiosztás
Socket

SAIE-M8B-4S-F9SMT

Beépített dugók, M8, Felerősítő menet: M10, Pólusszám: 4, Sodrat / kábelhossz:

Cikkszám 2422410000
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 16
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége PCB 플러그인 커넥터의 기술 데이터 Általános információk Anyagjellemzők Rendszerparaméterek Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Beépített dugók, M8, Felerősítő menet: M10, Pólusszám: 4, Sodrat / kábelhossz:
Rendelési szám
2422410000
Típus
SAIE-M8B-4S-F9SMT
GTIN (EAN)
4050118429992
VPE
25 Darab

Méretek és tömegek

Net weight
8,4 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCB 플러그인 커넥터의 기술 데이터

Felszerelés típusa
Front mounting
Ház felülete
niklowany
Házak
Гнездо M8
Kódolás
M8 = ingen
Pólusszám
4
Rögzítőmenet
M10
Telepítési magasság
9 mm
Árnyékolás csatlakozás
Igen
Névleges feszültség
30 V
Névleges feszültség
60 V (3 pólusú) / 30 V (4, 5 és 8 pólusú)
Jmenovitý proud
4 A
Jmenovitý proud
4 A (3, 4 és 5 pólusú) / 1,5 A (8 pólusú)
Temperature range
-30…80 °C
Védelmi osztály
IP67
Érintkező felület
Au (arany)
Ház fő anyaga
CuZn
nikkelezett
Anschlussgewinde
M8
Meghúzási nyomaték
M8: 0,5 Nm
Mounting thread
M10
Par de apriete de montaje
  • max.:
    0,8 Nm
Plage de couple de montage
0.8 Nm
Resistenza d'isolamento
100 MΩ
Szennyezés súlyossága
3 (2 a tömített részen belül)
Dugaszolási ciklusok
≥ 100
Érintkező anyaga
Cu-ötvözet
Tömítés anyaga
FPM
Záróanya anyaga
Nikkelezett CuZn
Peremes szerelésű ház anyaga
Nikkelezett CuZn
Kiöntőanyag
PUR

Általános információk

Pólusszám
4
Ház fő anyaga
CuZn
nikkelezett
Csatlakozási menet
M8
Érintkező anyaga
Cu-ötvözet
Surface du contact
Au (arany)
Felszerelés típusa
Első rögzítés
Védelmi osztály
IP67
Dugaszolási ciklusok
≥ 100

Anyagjellemzők

Kontaktmaterial
Cu-ötvözet
Érintkező felület
Au (arany)

Rendszerparaméterek

Dugaszolási ciklusok
≥ 100
Pólusszám
4
Szigetelési ellenállás
100 MΩ
Védelmi osztály
IP67
Érintkezősorok száma
1

Besorolások

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
