SAIL-M12BW-5S5.0U
SAIL-M12BW-5S5.0U
Profilritning
Socket angled
SAIL-M12BW-5S5.0U
Polschema
M12 = A-coded
SAIL-M12BW-5S5.0U
Kopplingsbild
SAIL-M12BW-5S5.0U
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BW-5S5.0U

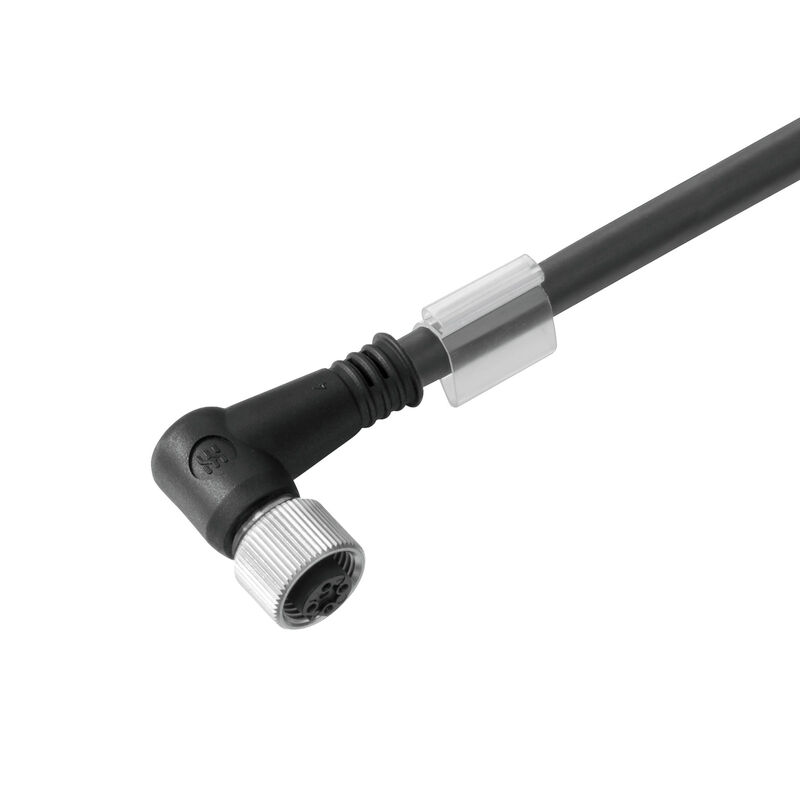

Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 5, 5 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1906540500
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 5, 5 m, Hona, vinklad, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1906540500
Typ
SAIL-M12BW-5S5.0U
GTIN (EAN)
4032248530120
Förp.
1  items

Mått och vikter

Nettovikt
243  g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Accelerartion
5  m/s²
Antal poler
5
Böjcykler
2 Mio
Böjradie min, fast monterad
5 x kabeldiameter
Böjradie min, rörlig
10 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Färkodning
blå
vit
brun
grå
svart
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Halogener
Nej
hastighet
200  m/s
Hydrolys- och mikrobresistent
Ja
Isolering
PP
Kabellängd
5  m
Konfigurerbar kabellängd
Nej
Kärna i enlighet med UL AWM-stil
10493 (80 °C / 300 V)
LABS-fri
Ja
Ledararea
0,34  mm²
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelfärg
svart
Mantelmaterial
PUR
Oljebeständighet
motsvarande IEC 60811:404
Skärmad
Ja
Släpkedjetålighet
Ja
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0  °/m
Ytterdiameter
5.7 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktyta
förgylld
LED
Nej
Material låsring
Zinkpressgjutning
Märkström
4  A
Nedsmutsningsgrad
3
Nominell spänning
60  V
Skyddsklass
IP65
IP66
IP67
IP68
i åtdraget tillstånd
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
Hona, vinklad

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
60  V

Allmänna standarder

Certifikat-Nr. (cULus)
E307231
Kontaktdon Norm
IEC 61076-2-101

Normer

Kontaktdon Norm
IEC 61076-2-101

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, IP69, honkontakt, vinklad 90°, Plast, skärmade

Kontakt höger

Stickkontakt höger
fri ledarände

Klassificeringar

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
