SAIL-M12BW-8-1.5U
SAIL-M12BW-8-1.5U
Dimensioned drawing
Angled socket
SAIL-M12BW-8-1.5U
Pole scheme
M12 = A-coded
SAIL-M12BW-8-1.5U
Wiring diagram

SAIL-M12BW-8-1.5U

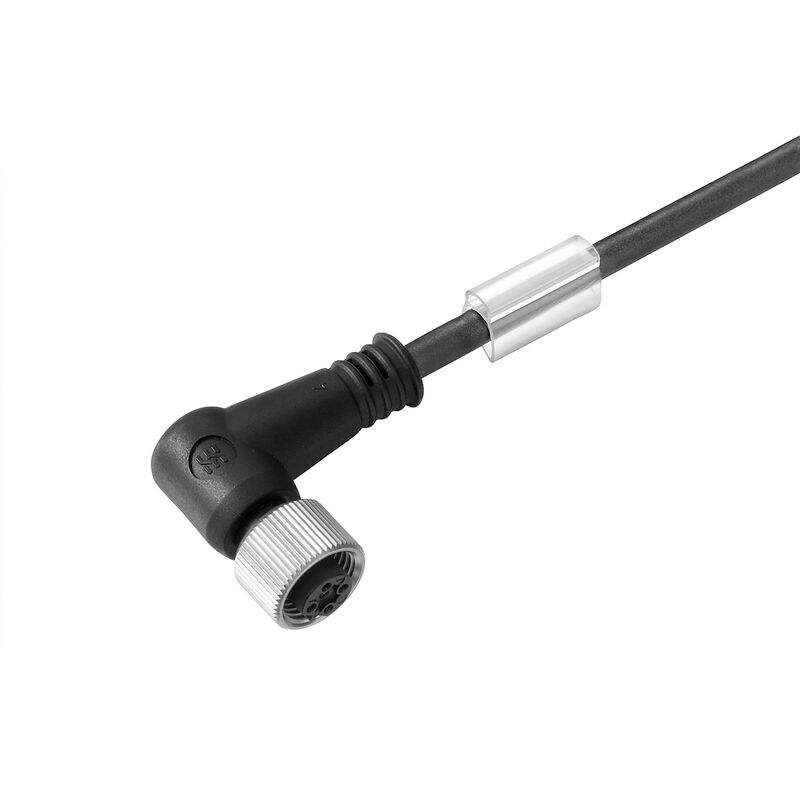

Sensor/actuator line, One end without connector, M12, Number of poles : 8, 1.5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Item No. 1883460150
Download data sheet Engineering Support
Accessories 7 Related products 12
Approvals General ordering data Dimensions and weights Environmental Product Compliance Specyfikacje techniczne kabla PB46 Общие технические данные Elektriska egenskaper Standardy ogólne Стандарты Plug, left Plug, right Product images Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E307231

General ordering data

Wersja
Sensor/actuator line, One end without connector, M12, Number of poles : 8, 1.5 m, Socket, angled, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Nr zam.
1883460150
Typ
SAIL-M12BW-8-1.5U
GTIN (EAN)
4050118076653
Qty.
1 items

Dimensions and weights

Net weight
76,4 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Acceleration
5 m/s²
Bending cycles
1 mln
Bending radius, min., moving
10 x średnica kabla
Bending radius, min., stationary
5 x średnica kabla
Cable length
1,5 m
Colour coding
biały
brązowy
zielony
żółty
szary
różowy
niebieski
czerwony
Configurable cable length
Нет
Core cross-section
0,25 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Нет
Hybrid cable
Нет
Insulation
PP
Irradiation crosslinked
Нет
Liczba biegunów
8
Number of wires
8
Odporne na ściegi spawalnicze
Nej
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Resistance to spread of flame
enligt IEC 60332-2-2
Sheath material
PUR
Sheathing colour
svart
Shielded
Nej
Speed
5 m/s
Suitable for cable carriers
Ja
Welding spark resistance
Nej
Wire cross section (Print/Online)
0.25 (8-pole)/ 0.14 (12-pole)
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-40...90 °C
Zakres temperatur, zmienny, min. / maks.
-30...90 °C
Średnica zewnętrzna
5.9 mm ± 0.2 mm

PB46 Общие технические данные

Cykle wpinania
≥ 100
kodowanie
A-кодировка
LED
Нет
Materiał pierścienia gwintowanego
Латунь никелированная
Materiał styków
CuZn
Moment dokręcający
M12: 1.0 Nm
Napięcie znamionowe
30 V
Opór izolacji
≥ 108 Ω
Podstawowy materiał obudowy
TPU
Powierzchnia styku
förgylld
rozmiar klucza
13 mm
Stopień ochrony
IP65
IP67
IP68
i åtdraget tillstånd
Stopień zanieczyszczenia
3
Wykonanie
Socket, angled
Zakres temperatury obudowy
-25…+85 °C
zmostkowany
No
Znamionowe natężenie prądu
2 A
Ścieżka połączenia
M12

Elektriska egenskaper

Napięcie znamionowe
30 V
Opór izolacji
≥ 108 Ω
Prąd znamionowy
2 A (8-polig) / 1,5 A (12-polig)

Standardy ogólne

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Стандарты

Connector standard
IEC 61076-2-101

Plug, left

Wtyk po lewej
M12, A-coded, Number of poles: 8, female contact, angled 0°, plug, unshielded

Plug, right

Wtyk po prawej
Free conductor end

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
