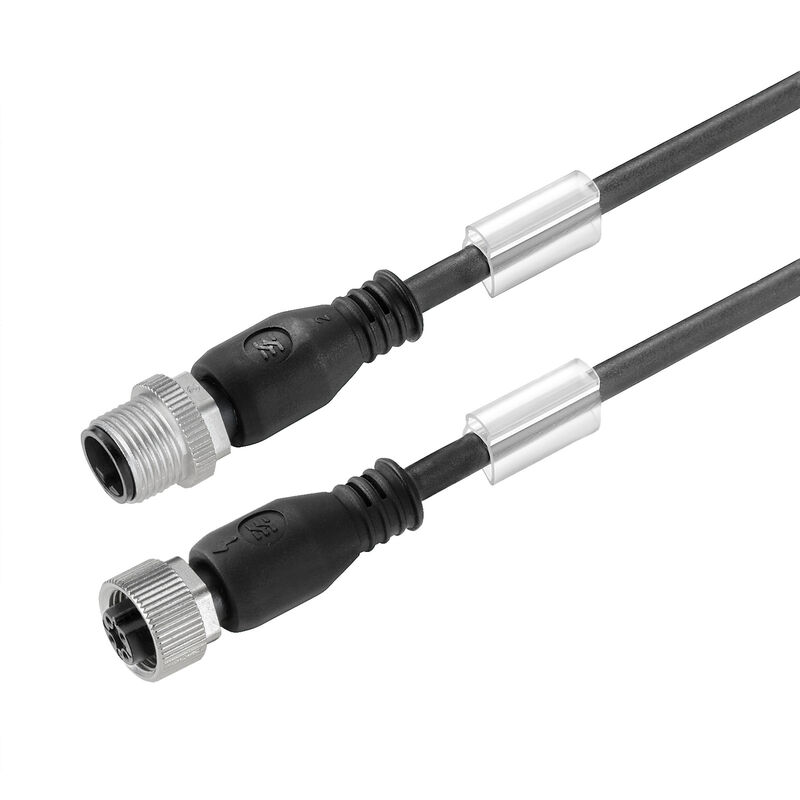

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 14 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 9457341400
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Связанные продукты 35
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Основные данные для заказа

Versione
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 14 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Order No.
9457341400
유형
SAIL-M12GM12G-5-14U
GTIN(EAN)
4032248866441
Кол.
1 Штука

Размеры и массы

Масса нетто
465 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

PP
Acceleration
5 m/s²
Bending cycles
12 млн
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x диаметр кабеля
Bending radius, min., stationary
5 * диаметр кабеля
Cable length
14 m
Colour coding
коричневый
белый
синий
черный
серый
Configurable cable length
Нет
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Gama de temperatura, móvil
-25...60 °C
Halogen
Нет
Hydrolysis and microbe resistant
Да
Irradiation crosslinked
Нет
LABS-free
Да
Length of torsion
1 m
Nombre de pôles
5
Number of wires
5
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.7 mm ± 0.15 mm
Resistance to oils
Да
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Resistant to welding beads
Нет
Sheath material
Полиуретан
Sheathing colour
черный (аналогично RAL 9005)
Shielded
Нет
Speed
3,33 m/s
Suitable for cable carriers
Да
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Нет

PB46 Общие технические данные

Connection thread
M12/M12
Kodering
A-кодировка
LED
Нет
Вид защиты
IP65
IP66
IP67
IP68
когда ввинчен
IP69
Диапазон температур корпуса
-25…+85 °C
Исполнение
Вилка, прямая - Гнездо, прямое
Материал резьбового кольца
Цинковое литье под давлением
Момент затяжки
M12: 0,8–1,2 Нм
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Циклы коммутации
≥ 100

Электрические свойства

Szigetelési ellenállás
108 Ом
Tensione nominale
60 V

Общие стандарты

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Стандарты

Connector standard
IEC 61076-2-101

Вилка левосторонняя

Штекер левый
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
M12, A-кодировка, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
