SAIL-M8BG-3S1.5U
SAIL-M8BG-3S1.5U
치수 도면
SAIL-M8BG-3S1.5U
폴 계획
Socket
SAIL-M8BG-3S1.5U
배선도
SAIL-M8BG-3S1.5U
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8BG-3S1.5U

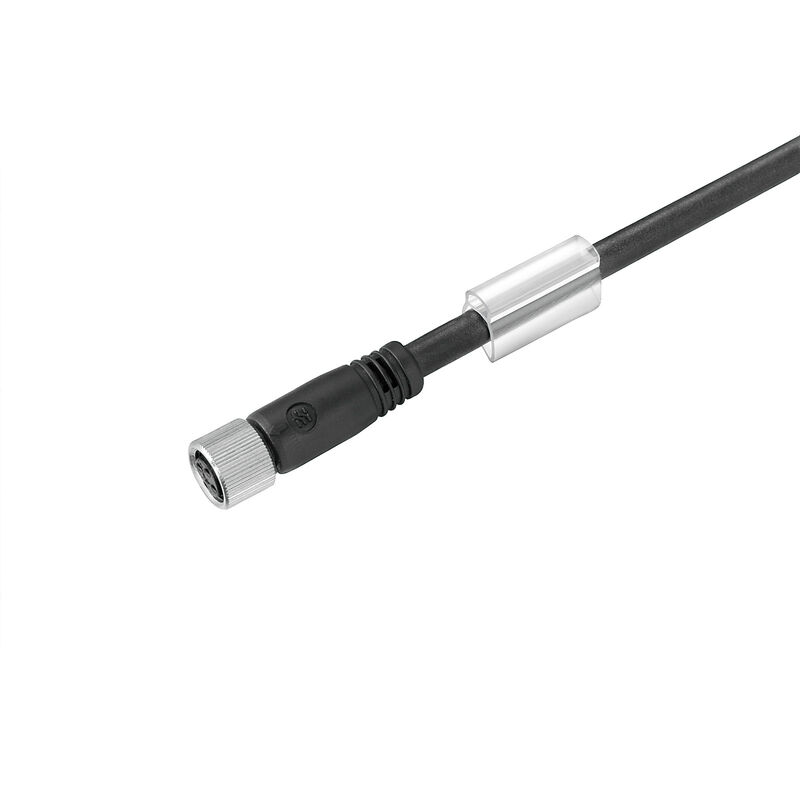

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 3, 1.5 m, 암형 소켓, 직선, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1906600150
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 6 관련 제품 6
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 플러그, 좌 플러그, 우 분류

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

Változat
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 3, 1.5 m, 암형 소켓, 직선, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Order No.
1906600150
Típus
SAIL-M8BG-3S1.5U
GTIN (EAN)
4032248530304
수량
1 items

치수 및 중량

순중량
60 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 존재
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

케이블의 기술 사양

PP
Acceleration
5 m/s²
Bending cycles
2 Mio
Bending radius, min., moving
12 x 도체 단면
Bending radius, min., stationary
5 x 케이블 직경
Colour coding
갈색
파란색
검은색
Configurable cable length
아니요
Core cross-section
0.34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Diámetro exterior
4.8 mm ± 0.2 mm
Halogen
아니요
Irradiation crosslinked
아니요
Kabellänge
1.5 m
Number of poles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Resistant to welding beads
아니요
Sheath material
PUR
Sheathing colour
검정
Shielded
예
Speed
100 m/s
Suitable for cable carriers
예
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
0 °/m
Welding spark resistance
아니요

일반 기술 데이터

AF 사이즈
9 mm
Connection thread
M8
Isolationsmotstånd
108Ω
Kapslingsmaterial
PUR
kodowanie
A-코딩
LED
아니요
Nominal current
4 A
Nominell spänning
60 V
Powierzchnia styku
금도금
Исполнение
암형 소켓, 직선
나사선 링 재질
주조 아연
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
오염 심각도
3
점퍼 연결
아니요
조임 토크
M8: 0.6 Nm
플러그 주기
≥ 100
하우징의 온도 범위
-25…+85 °C

전기 속성

Insulation resistance
108Ω
Tension nominale
60 V

일반 표준

Steckverbinder Norm
IEC 61076-2-104
Zertifikat-Nr. (cULus)
E307231

표준

Steckverbinder Norm
IEC 61076-2-104

플러그, 좌

플러그 좌측
M8, IP67, 암형 접점, 직선, 플라스틱, 차폐

플러그, 우

플러그 우측
자유 컨덕터 엔드

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
