SAIL-M8G-3-20U
SAIL-M8G-3-20U
尺寸图
Straight socket
SAIL-M8G-3-20U
插针分配方案
Male
SAIL-M8G-3-20U
接线图

SAIL-M8G-3-20U

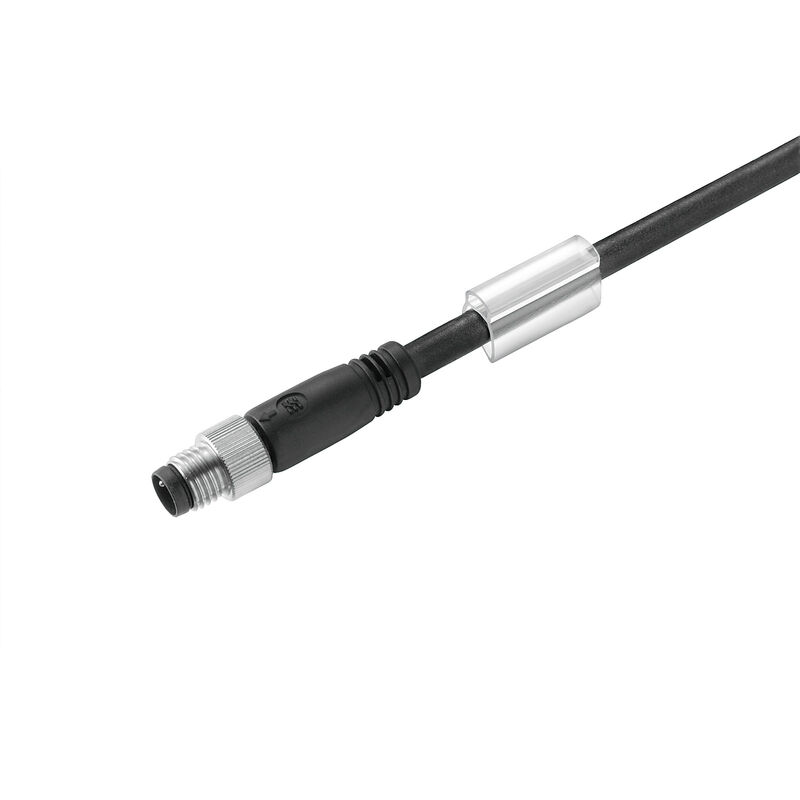

传感器/执行器导线, 一端不带联接器, M8, 回路数 : 3, 20 m, 针式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 1824592000
下载技术数据页 工程支持 产品下载
配件 6 相关商品 9
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 PB46 Общие технические данные 电气特性 通用标准 标准 左插头 右插头 产品图片 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E307231

通用订货数据

版本
传感器/执行器导线, 一端不带联接器, M8, 回路数 : 3, 20 m, 针式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
订货号
1824592000
类型
SAIL-M8G-3-20U
GTIN (EAN)
4050118102833
数量
1 PC

尺寸和重量

直径
3.6 mm
净重
423.28 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

传输速率
3.33 m/s
加速度
5 m/s²
卤素
不
回路数
3
外径
3.6 mm + 0.15 mm
外部覆层符合 UL AWM 样式
20549 (80 °C / 300 V)
带屏蔽
无
弯曲循环
5 Mio
扭转时的弯曲循环
> 5 Mio.
扭转长度
1 m
抗扭强度
180 °/m
抗水解，抗微生物
是
护套材料
PUR
护套颜色
黑 (类似RAL 9005)
最小弯曲半径，可变
10 x 电缆直径
最小弯曲半径，固定
5 *直径
电缆长度
20 m
电缆长度可配置
无
移动中的温度范围
-25...60 °C
线芯符合 UL AWM 样式
10493 (80 °C / 300 V)
绝缘
PP
耐焊珠高温
无
芯线横截面积
0.25 mm²
辐照交联
无
适用于拖曳电缆
是
防油
是
防焊接火花
无
阻燃性
符合 IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
集成排流线
无
静止时的温度范围
-50...80 °C
颜色编码
棕色
蓝色
黑色

PB46 Общие технические данные

Coppia di serraggio
M8: 0,5 - 0,6 Nm
Corriente nominal
4 A
Gehäusebasismaterial
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Isolationswiderstand
108 Ω
jumpered
Nej
LED
Nej
Matériau de la bague filetée
黄铜材质, 镀镍的
Nennspannung
60 V
Plugging cycles
≥ 100
Pollution severity
3
Povrch kontaktu
镀金的
Protection degree
IP65
IP66
IP67
IP68
拧入时
IP69
Version
针式 直
编码
A 编码
联接螺纹
M8

电气特性

绝缘电阻
108 Ω
额定电压
60 V

通用标准

证书号 (cULus)
E307231
连接器标准
IEC 61076-2-104

标准

连接器标准
IEC 61076-2-104

左插头

Plug left
M8, IP69, 针式端头, 笔直, 塑料, 不带屏蔽

右插头

플러그 우측
自由导线端

产品图片

图片标题-06
理想的工具：Screwty ® 带扭矩功能
图片签名-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
