SAIL-M8WM8W-4-3.0U
SAIL-M8WM8W-4-3.0U
Méretrajz
Male, angled
SAIL-M8WM8W-4-3.0U
Méretrajz
Angled socket
SAIL-M8WM8W-4-3.0U
Póluskiosztás
Pin
SAIL-M8WM8W-4-3.0U
Póluskiosztás
Socket
SAIL-M8WM8W-4-3.0U
Kapcsolási rajz
SAIL-M8WM8W-4-3.0U
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8WM8W-4-3.0U

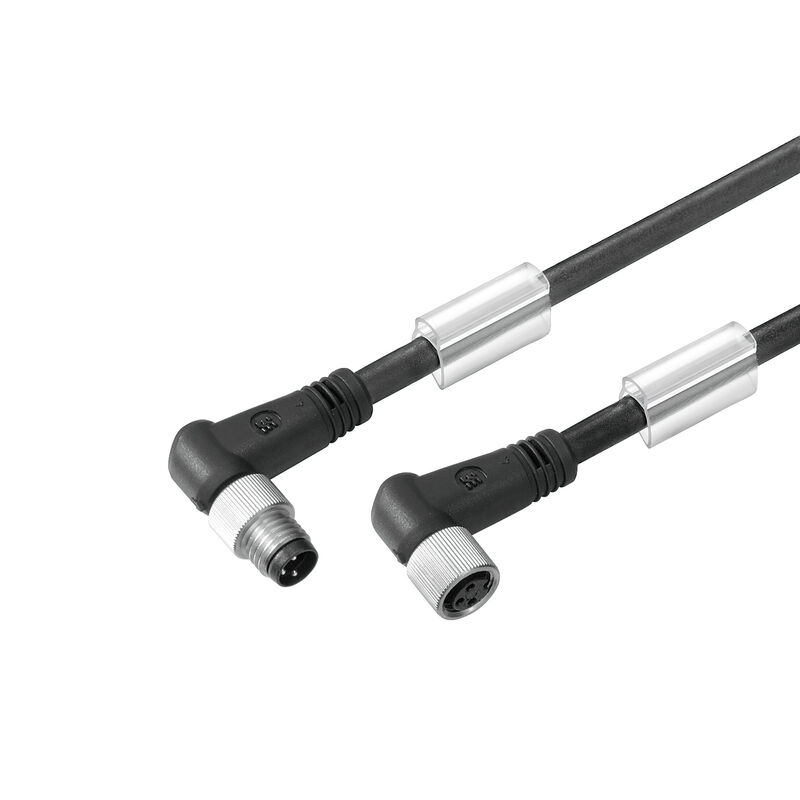

Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 4, 3 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1857680300
Adatlap letöltése Product Downloads Engineering Support
Tartozékok 6 Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E307231

Általános rendelési adatok

Változat
Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 4, 3 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám
1857680300
Típus
SAIL-M8WM8W-4-3.0U
GTIN (EAN)
4032248403905
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
84 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Colour coding
Barna
Fehér
Kék
Fekete
Guaina secondo UL AWM Style
20549 (80 °C / 300 V)
Gyorsulás
5 m/s²
Hajlítási ciklusok
12 millió
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Hajlítási sugár, min., álló
5 x kábelátmérő
Halogén
Nem
Hydrolysis and microbe resistant
Igen
Konfigurierbare Kabellänge
Nem
Kábelhossz
3 m
Köpeny színe
fekete
Length of torsion
1 m
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Odolnost proti šíření ohně
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás
in accordance with IEC 60811:404
Outside diameter
4.4 mm ± 0.2 mm
Pólusok száma
4
sans LABS
Igen
Sheath material
PUR
Speed
5 m/s
Szigetelés
PP
Temperaturområde, rörligt
-25...80 °C
Welding spark resistance
Nem
Wytrzymałość na skręcanie
360 °/m
árnyékolt
Nem
Érkeresztmetszet
0,25 mm²
Диапазон температур, стацион.
-40...80 °C
Устойчивые к каплям сварочного металла
Nem
Циклы изгиба при скручивании
> 5 Mio.
조사 교차결합
Nem

Általános műszaki adatok

Csatlakozási menet
M8 / M8
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Kódolás
A kódolású
LED
Nem
Meghúzási nyomaték
M8: 0,5 - 0,6 Nm
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Névleges feszültség
30 V
Névleges áram
4 A
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Változat
csap, 90° - aljzat 90°
Védelmi osztály
IP65
IP66
IP67
IP68
becsavart állapotban
IP69
áthidalt
Nem
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
30 V
Szigetelési ellenállás
108 Ω

Általános szabványok

Csatlakozó, standard
IEC 61076-2-104
Tanúsítvány száma (cULus)
E307231

Szabványok

Csatlakozó, standard
IEC 61076-2-104

Dugó, bal

Csatlakozó, bal
M8, IP69, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
M8, IP69, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
