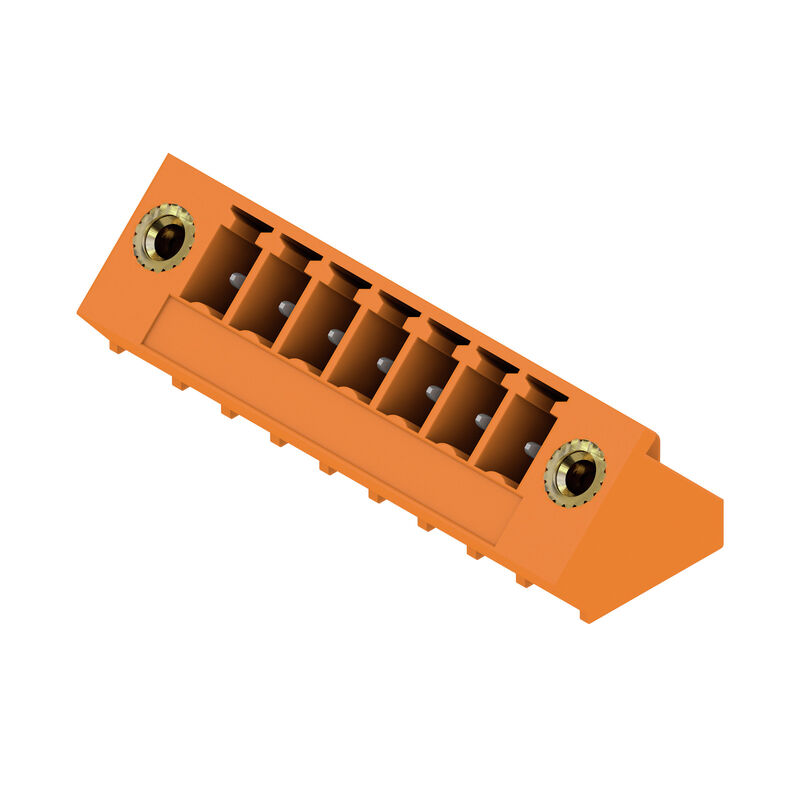

SC 3.81/07/135F 3.2SN OR BX
Produktillustration

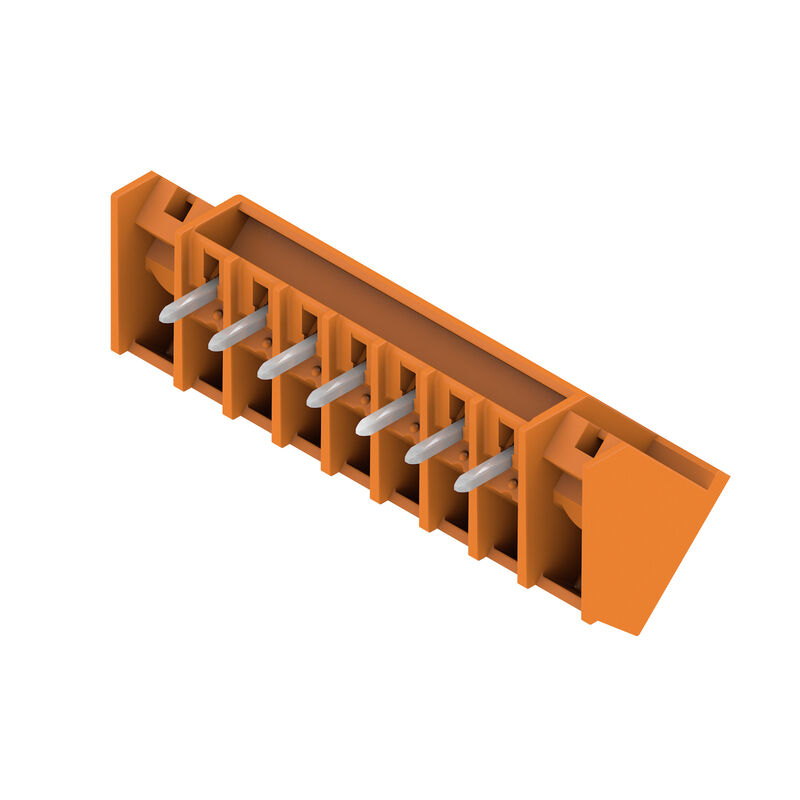

SC 3.81/07/135F 3.2SN OR BX
Produktillustration
SC 3.81/07/135F 3.2SN OR BX
Dimensional drawing

SC 3.81/07/135F 3.2SN OR BX

PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.81 mm, 극 수: 7, 135°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

Produkt-ID 1976790000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Använda produkter 19
Homologaciones Dati generali per l’ordinazione Dimensiones y pesos Conformità ambientale del prodotto Rendszerspecifikációk Material data Rated data acc. to IEC Datos nominales según CSA Märkdata enligt UL 1059 Embalaje Viktig hänvisningstext Klassificeringar

Homologaciones

Godkännanden
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Dati generali per l’ordinazione

Utförande
PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.81 mm, 극 수: 7, 135°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
Art.nr.
1976790000
Typ
SC 3.81/07/135F 3.2SN OR BX
GTIN (EAN)
4032248684816
Förp.
50 items
Produktparametrar
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Förpackning
Box

Dimensiones y pesos

Djup
13,1 mm
Byggdjup (tum)
0,516 inch
Höjd
14,2 mm
Bygghöjd (tum)
0,559 inch
Höjd lägstbyggande
11 mm
Bredd
37,06 mm
Byggbredd (tum)
1,459 inch
Nettovikt
2,617 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Rendszerspecifikációk

Produktfamilj
OMNIMATE Signal - Serie BC/SC 3.81
Anslutningstyp
Board connection
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
3,81 mm
Delning i tum (P)
0,15 "
Anslutningsvinkel
135°
Antal poler
7
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Tolerans för stiftlängd
0 / -0,2 mm
Dimensioner för lödstift
d = 1,0 mm
oktagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diameter bestyckningshål (D)
1,2 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
22,86 mm
L1 i tum
0,9 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5 N

Material data

Isoleringsmaterial
PA GF
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 550
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−25 °C
Temperaturområde Montage, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,5 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
17,1 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 76 A

Datos nominales según CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkström (användargrupp B / CSA)
11 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
11 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Embalaje

Förpackning
Caja
VPE-längd
200 mm
VPE-bredd
117 mm
VPE-höjd
25 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• P på ritningen = raster
• För ökat mekaniskt stöd för hankontakter med skruvfläns (…F) rekommenderar vi en ytterligare kabelförskruvning med montageskruvar (plåtskruv ISO 1481-ST 2,2X4,5 C eller ISO 7049-ST 2,2X4,5 C – se Tillbehör). Kabelförskruvning endast tillåten före lödning.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
