SC-SMT 3.81/10/135LF 3.2SN BK BX

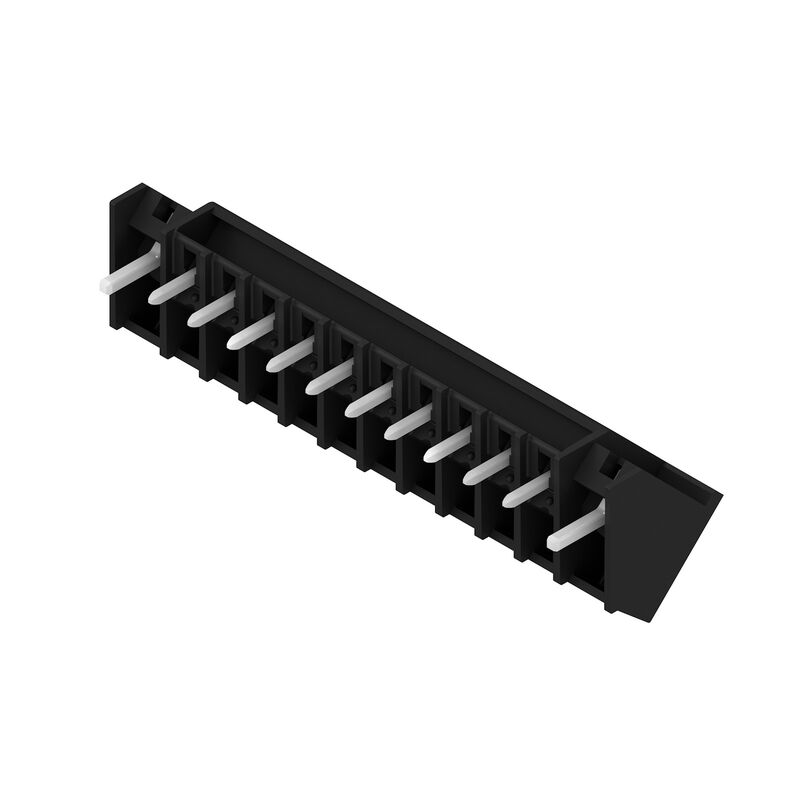

Obrázek výrobku
SC-SMT 3.81/10/135LF 3.2SN BK BX

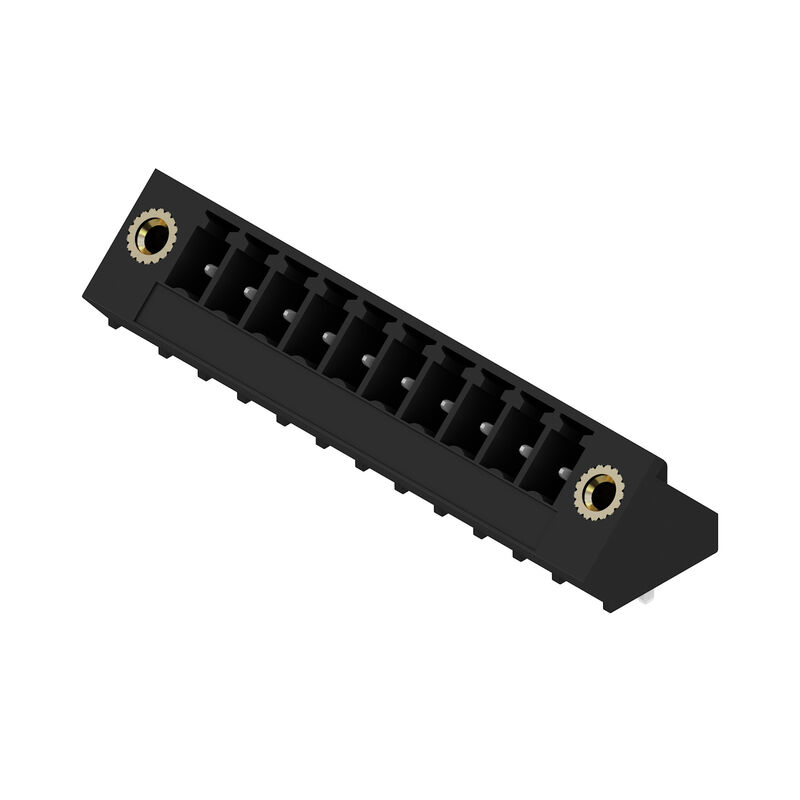

Obrázek výrobku
SC-SMT 3.81/10/135LF 3.2SN BK BX
Dimensional drawing

SC-SMT 3.81/10/135LF 3.2SN BK BX

PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.81 mm, Number of poles: 10, 135°, Solder pin length (l): 3.2 mm, tinned, black, Box

ID výrobku 1978160000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 16
Tanúsítványok General ordering data Dimensioni e pesi Экологическое соответствие изделия Systemparametrar Material data Rated data acc. to IEC CSA에 따른 정격 데이터 Jmenovité údaje podle UL 1059 Opakowanie Important note Klasifikace

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male header, Solder flange, THT/THR solder connection, 3.81 mm, Number of poles: 10, 135°, Solder pin length (l): 3.2 mm, tinned, black, Box
Order No.
1978160000
Type
SC-SMT 3.81/10/135LF 3.2SN BK BX
GTIN (EAN)
4032248685844
VPE
50 ks
Údaje výrobku
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Balení
Box

Dimensioni e pesi

Depth
13,1 mm
Depth (inches)
0,516 inch
Height
14,2 mm
Výška (v palcích)
0,559 inch
Nejvyšší nebo nejnižší verze
11 mm
Width
48,49 mm
Šířka (v palcích)
1,909 inch
Nettogewicht
5,18 g

Экологическое соответствие изделия

RoHS Compliance Status
Kompatibel med undantag
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Systemparametrar

Skupina produktů
OMNIMATE Signal - series BC/SC 3.81
Typ připojení
Připojení desky
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
135°
Počet pólů
10
Number of solder pins per pole
1
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
0 / -0,02 mm
Lötstift-Abmessungen
d = 1,0 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,1 mm
Průměr otvoru šablony
1,9 mm
L1 v mm
34,29 mm
L1 v palcích
1,35 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano

Material data

Isolierstoff
LCP GF
Farbe
black
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina mědi
Contact surface
pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
17,1 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
17,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1 s se 76 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Opakowanie

Packaging
Ящик
VPE length
22 mm
VPE width
115 mm
VPE height
255 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
