SCDV-THR 3.81/06/180G 3.2SN BK BX

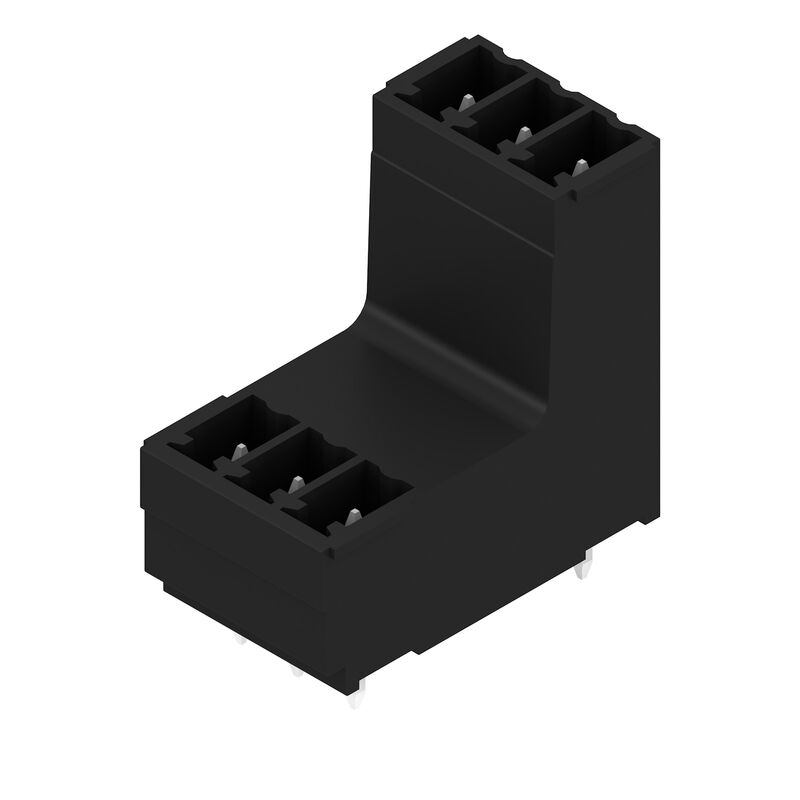

Product image
SCDV-THR 3.81/06/180G 3.2SN BK BX

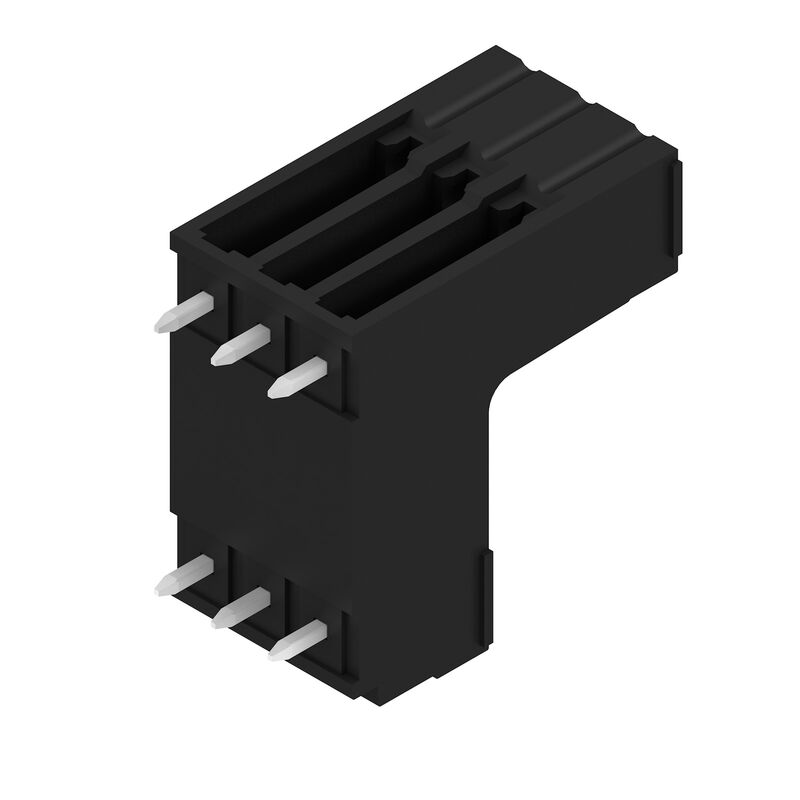

Product image
SCDV-THR 3.81/06/180G 3.2SN BK BX
Dimensional drawing

SCDV-THR 3.81/06/180G 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 6, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

N.º de artículo 1035480000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Es contrapieza de 1 Productos relacionados 11
Zulassungen Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint Jmenovité údaje podle CSA Datos nominales según UL 1059 Csomagolás Fontos megjegyzés Classifications

Zulassungen

ROHS
Konform

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 6, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Rendelési szám
1035480000
Típus
SCDV-THR 3.81/06/180G 3.2SN BK BX
GTIN (EAN)
4032248764242
Qty.
50 Штука
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

Méretek és tömegek

Mélység
22,7 mm
Mélység (coll)
0,894 inch
Magasság
25,1 mm
Height (inches)
0,988 inch
Height of lowest version
21,9 mm
Szélesség
12,82 mm
Width (inches)
0,505 inch
Nettó tömeg
4,32 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BC/SC 3.81
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT/THR solder connection
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
180°
Pólusszám
6
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,02 / -0,02 mm
Forrasztótüske méretei
d = 1,0 mm
octogonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Diámetro exterior del pad de soldadura
2,1 mm
Diámetro del orificio de la plantilla
1,9 mm
L1 en mm
7,62 mm
L1 en pulgadas
0,3 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
schwarz
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Érintkező anyaga
Aleación de Cu
Érintkező felület
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,2 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12,2 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

Jmenovité údaje podle CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (D felhasználási csoport / CSA)
11 A

Datos nominales según UL 1059

Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
11 A

Csomagolás

Csomagolás
Doboz
VPE hosszúság
244 mm
VPE szélesség
138 mm
VPE magasság
30 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
