SCDV-THR 3.81/12/180G 3.2SN BK BX

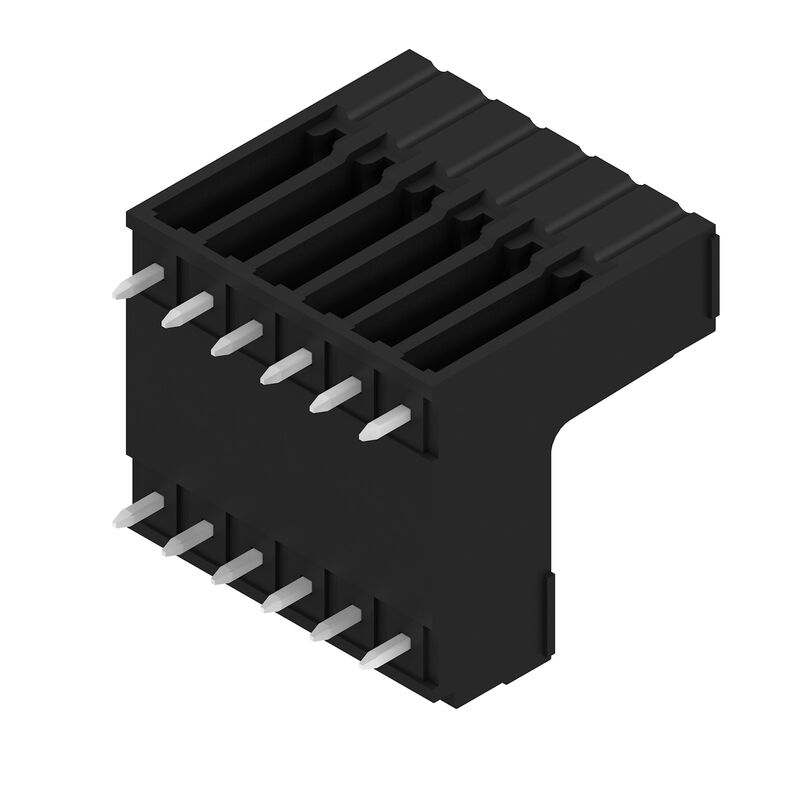

Product image
SCDV-THR 3.81/12/180G 3.2SN BK BX

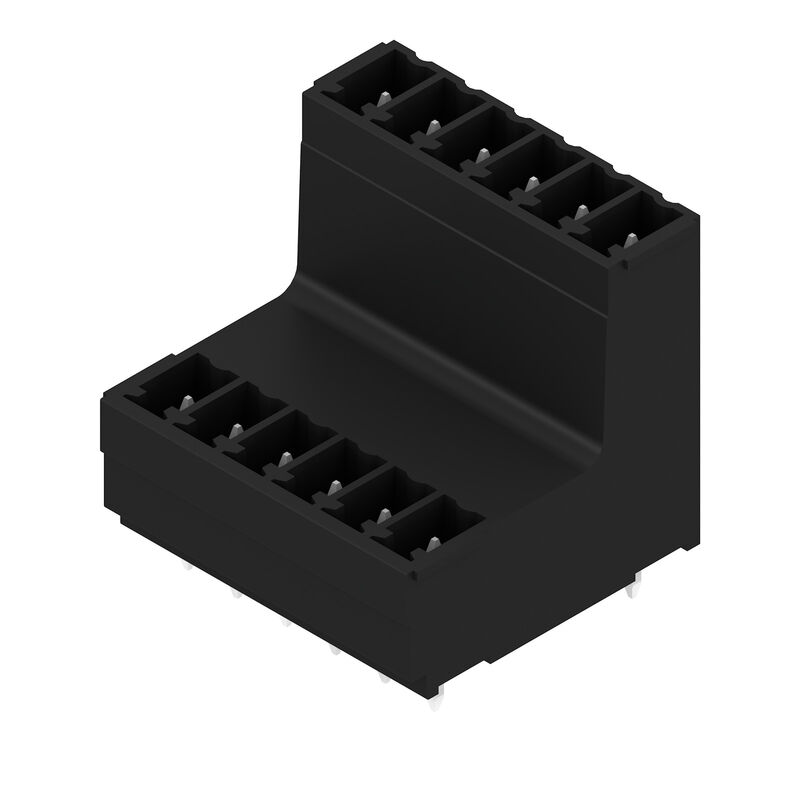

Product image
SCDV-THR 3.81/12/180G 3.2SN BK BX
Dimensional drawing

SCDV-THR 3.81/12/180G 3.2SN BK BX

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 12, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

Item No. 1035520000
Download data sheet Engineering Support Product Downloads
Accessories 2 Is counterpart of 1 Related products 15
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Classifications

Approvals

ROHS
Conform

General ordering data

Wersja
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.81 mm, Number of poles: 12, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Nr zam.
1035520000
Typ
SCDV-THR 3.81/12/180G 3.2SN BK BX
GTIN (EAN)
4032248764273
Qty.
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Dimensions and weights

Głębokość
22,7 mm
Depth (inches)
0,894 inch
Wysokość
25,1 mm
Height (inches)
0,988 inch
Height of lowest version
21,9 mm
Szerokość
24,25 mm
Width (inches)
0,955 inch
Masa netto
7,76 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Produktfamilie
OMNIMATE Signal - series BC/SC 3.81
Anschlussart
Board connection
montaż na płytce drukowanej
THT/THR solder connection
Raster w mm (P)
3,81 mm
Raster w calach (P)
0,15 "
kąt odejścia
180°
Number of poles
12
liczba kołków lutowanych na biegun
1
Pájecí kolík, délka (l)
3,2 mm
Tolerancja długości kołka lutowniczego
+0,02 / -0,02 mm
Размеры выводов под пайку
d = 1.0 mm
Octagonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2,1 mm
Template aperture diameter
1,9 mm
L1 in mm
19,05 mm
L1 in inches
0,75 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes

Material data

Materiał izolacyjny
LCP GF
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiał styków
Cu-alloy
Powierzchnia styku
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
13,2 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
12,2 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s with 76 A

Rated data acc. to CSA

Rated voltage (Use group B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
11 A
Prąd znamionowy (grupa użytkowa D / CSA)
11 A

Rated data acc. to UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
11 A

Packing

opakowanie
Box
Długość VPE
232 mm
Anchura VPE
177 mm
Wysokość VPE
260 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
