特性
| 版本 | 组件插头的基本端子, SNAP IN, 500, 20, 2 |
| 订货号 | 2941460000 |

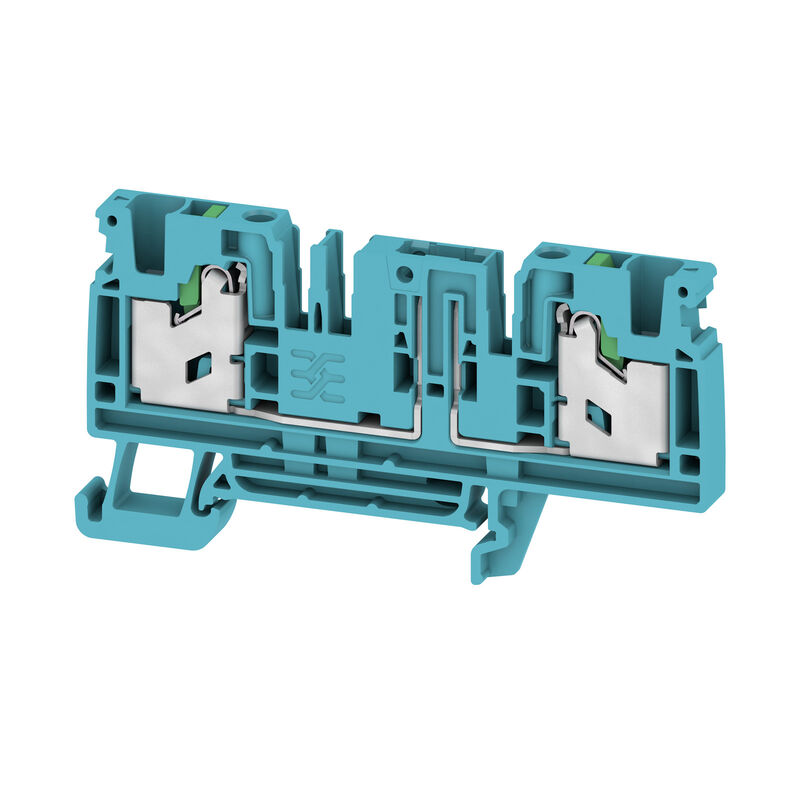

| 类型 | SDT 4 2C W/O DTLV BL |
| GTIN (EAN) | 4099986710924 |
| 数量 | 50 PC |
| 深 | 41 mm |
| 深度 (英寸) | 1.614 inch |
| 高度 | 74 mm |
| 高度 (英寸) | 2.913 inch |
| 宽度 | 6.1 mm |
| 宽度 (英寸) | 0.24 inch |
| 净重 | 14.669 g |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 触发元件颜色 | 绿色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 是 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 层，内部桥接 | 无 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 固定类型 | 卡入 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 右方 |
| 防爆版 | 不 |
| 剥线长度 | 12 mm |
| 压接范围，最大 | 4 mm² |
| 压接范围，最小 | 0.75 mm² |
| 导线最大压接面积 AWG | AWG 20 |
| 导线最小压接面积 AWG | AWG 12 |
| 导线连接截面积，单股硬导线，最大 | 4 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.75 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.75 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 4 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.75 mm² |
| 接线截面积，多股线，最大 | 4 mm² |
| 接线截面积，多股线，最小 | 0.75 mm² |
| 最大压接面积 软导线 | 4 mm² |
| 最小多股导线接线截面积 | 0.75 mm² |
| 测量规 按照 60 947-1 标准 | A4 |
| 联接点数量 | 2 |
| 联接类型 | SNAP IN |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 上方 |
| 导线最大压接面积 AWG | AWG 20 |
| 导线最小压接面积 AWG | AWG 12 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 4 mm² |
| 额定直流电压 | 500 V |
| 额定电流 | 20 A |
| 最大电流 | 20 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.02 mΩ |
| 额定浪涌电压 | 4 kV |
| 功率损耗符合 IEC 60947-7-x | 1.02 mW |
| 污染等级 | 3 |
| 过压等级 | III |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322645) |
| 用户文档 | [TI_maximum_voltages with adjoining terminals](https://mdcop.weidmueller.com/mediadelivery/asset/900_325859) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-07 |
| ECLASS 14.0 | 27-25-01-07 |
| 认证 |  |
配件
-
商品编号:1818410000包装单位:120 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 根据客户需求
-
商品编号:1046330000包装单位:120 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 根据客户需求
-
商品编号:1828460000包装单位:120 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 根据客户需求
-
商品编号:2007780000包装单位:120 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 根据客户需求
-
-
-
商品编号:1069080000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 蓝色
-
商品编号:1917420000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 绿色
-
商品编号:2003780000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1818400000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1917430000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 黄色
-
商品编号:1917440000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 红色
-
商品编号:1828450000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1046390000包装单位:600 PC
WS, 端子标记, 10 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, Allen-Bradley, 白色
-
商品编号:1527980000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 5, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 28.2 mm
-
商品编号:2460810000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 3, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 16 mm
-
商品编号:1528220000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 9, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 52.6 mm
-
商品编号:1527970000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 4, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 22.1 mm
-
商品编号:2810910000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 6, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2460750000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 9, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 52.6 mm
-
商品编号:1528020000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 7, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 40.4 mm
-
商品编号:2883840000包装单位:10 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 253.9 mm
-
商品编号:1528070000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 9, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 52.6 mm
-
商品编号:2561580000包装单位:5 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 30, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 181.7 mm
-
商品编号:1528180000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 7, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 40.4 mm
-
商品编号:2831810000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 247.8 mm
-
商品编号:2810890000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 4, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2460730000包装单位:5 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 50, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 303.7 mm
-
商品编号:2460770000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 7, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 40.4 mm
-
商品编号:2460450000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 9.9 mm
-
商品编号:2460740000包装单位:20 empty
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:2810920000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 7, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2810830000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:2561610000包装单位:5 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 30, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 181.7 mm
-
商品编号:2810930000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 8, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2831820000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 20, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 119.7 mm
-
商品编号:1527990000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 6, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 34.3 mm
-
商品编号:1527930000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 9.9 mm
-
商品编号:2831870000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:2810870000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 20, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2561600000包装单位:5 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 30, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 181.7 mm
-
商品编号:2810900000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 5, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:1528120000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 4, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 22.1 mm
-
商品编号:2831850000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 3, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 16 mm
-
商品编号:1528170000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 6, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 34.3 mm
-
商品编号:2810850000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 119.7 mm
-
商品编号:1528030000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 8, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 46.5 mm
-
商品编号:1528140000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 5, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 28.2 mm
-
商品编号:2460780000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 6, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 34.3 mm
-
商品编号:2831860000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 4, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 22.1 mm
-
商品编号:2810880000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 3, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2831830000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 247.8 mm
-
商品编号:2883820000包装单位:10 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 253.9 mm
-
商品编号:1528080000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 3, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 16 mm
-
商品编号:2810840000包装单位:60 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 9.9 mm
-
商品编号:2883810000包装单位:10 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 253.9 mm
-
商品编号:1528130000包装单位:5 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 50, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 303.7 mm
-
商品编号:1528230000包装单位:20 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:2831790000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:1528040000包装单位:60 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 9.9 mm
-
商品编号:2883800000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 20, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 27.95 mm
-
商品编号:2831890000包装单位:10 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 41, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 253.9 mm
-
商品编号:1528240000包装单位:5 PC
横联件（端子）, 已插入的, 蓝色, 32 A, 回路数: 50, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 303.7 mm
-
商品编号:1528090000包装单位:20 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 10, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 58.7 mm
-
商品编号:2460800000包装单位:60 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 4, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 22.1 mm
-
商品编号:2561670000包装单位:5 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 32, 间距 P（单位：mm）: 6.00, 绝缘: 是, 宽度: 193.9 mm
-
商品编号:2831780000包装单位:20 PC
横联件（端子）, 已插入的, 黑色, 32 A, 回路数: 20, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 119.7 mm
-
商品编号:1527940000包装单位:60 PC
横联件（端子）, 已插入的, 橙色, 32 A, 回路数: 3, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 16 mm
-
商品编号:2831840000包装单位:20 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 2, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 9.9 mm
-
商品编号:2460760000包装单位:20 PC
横联件（端子）, 已插入的, 红色, 32 A, 回路数: 8, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 46.5 mm
-
商品编号:2831800000包装单位:60 PC
横联件（端子）, 已插入的, 白色, 32 A, 回路数: 20, 间距 P（单位：mm）: 6.10, 绝缘: 是, 宽度: 119.7 mm
-
-
-
商品编号:1609830000包装单位:200 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 根据客户需求
-
商品编号:1038650000包装单位:200 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 根据客户需求
-
-
-
-
-
-
商品编号:1011320000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 白色
-
-
-
-
-
商品编号:1238290000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 蓝色
-
商品编号:1238330000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 灰色
-
商品编号:1238310000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 绿色
-
商品编号:1912090000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 橙色
-
商品编号:1238280000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 黄色
-
商品编号:1609820000包装单位:1000 PC
Dekafix, 端子标记, 5 x 6 mm, 间距 P（单位：mm）: 6.00 Weidmueller, 白色
-
-
-
商品编号:1005250000包装单位:25 PC
用于直通型模块式端子的保险丝架, 蓝色, 2.31 A, 可插入的, V-0, Wemid
-
-
商品编号:7921570000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
商品编号:7921590000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
商品编号:7921580000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
-
商品编号:7921600000包装单位:25 PC
用于直通型模块式端子的保险丝架, 黑色, 2.31 mA, 可插入的, V-0, Wemid
