SL 3.50/20/90G 3.2SN OR BX
Product image

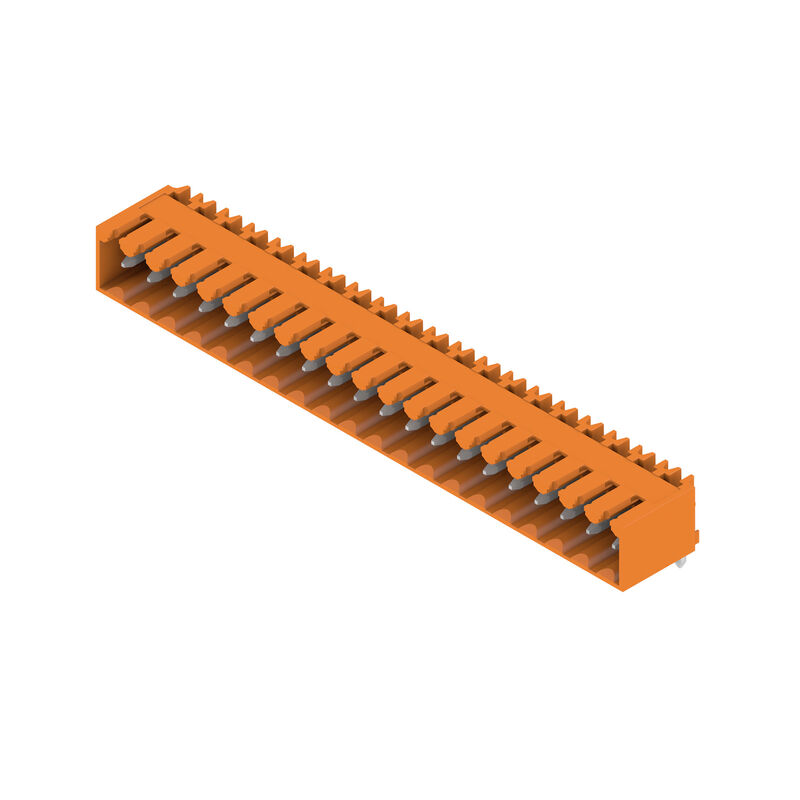

SL 3.50/20/90G 3.2SN OR BX
Product image

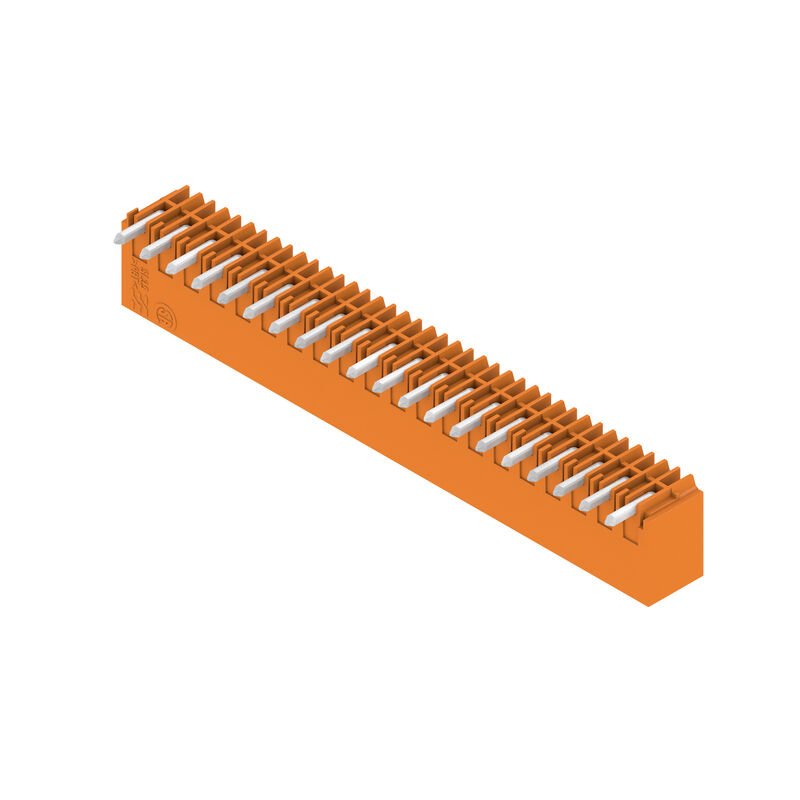

SL 3.50/20/90G 3.2SN OR BX
Dimensional drawing

SL 3.50/20/90G 3.2SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 20, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

N. articolo 1619410000
Download foglio dati Engineering Support Product Downloads
Tartozékok 10 A következő ellendarabja 6 Kapcsolódó termékek 38
Omologazioni Általános rendelési adatok Dimensions and weights Environmental Product Compliance Rendszerspecifikációk Material data Rated data acc. to IEC Dane znamionowe wg CSA UL 1059 névleges adatok 패키징 Fontos megjegyzés Besorolások

Omologazioni

Approvals
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 20, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Order No.
1619410000
Type
SL 3.50/20/90G 3.2SN OR BX
GTIN (EAN)
4008190139605
Qty.
20 Darab
Termékadatok
IEC: 320 V / 17 A
UL: 300 V / 10 A
Csomagolás
Doboz

Dimensions and weights

Depth
11,1 mm
Depth (inches)
0,437 inch
Height
10,7 mm
Magasság (coll)
0,421 inch
Legalacsonyabb változat magassága
7,5 mm
Width
71,4 mm
Szélesség (coll)
2,811 inch
Net weight
5,18 g

Environmental Product Compliance

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Product Carbon Footprint
  • Bölcsőtől a kapuig:
    0,038 kg CO2 eq.

Rendszerspecifikációk

Termékcsalád
OMNIMATE Jel - BL/SL 3.50 sorozat
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Kimenő könyök
90°
Pólusszám
20
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
Osmiúhlý
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
66,5 mm
L1 in inches
2,618 "
Number of rows
1
Pin series quantity
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché/ protection appui de la main non enfiché
Protection au toucher selon DIN VDE 0470
IP 20 innestato / IP 10 non innestato
볼륨 저항
6,00 mΩ
Koderbar
Yes
Plugging force/pole, max.
10 N
Húzóerő / pólus, max.
10 N

Material data

Insulating material
PBT
Colour
narancssárga
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Contact base material
CuSn
Contact material
Cu-alloy
Contact surface
tinned
Layer structure of solder connection
2...4 µm Ni / 5...8 µm Sn glossy
Layer structure of plug contact
2...4 undefined Ni / 5...8 undefined Sn glossy
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
14,5 A
Rated current, max. number of poles (Tu=40°C)
10 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2 500 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV

Dane znamionowe wg CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
154685-1318353
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Odkaz na hodnoty pro schválení
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Reference to approval values
A megadott adatok maximális értékek - lásd a tanúsítványt.

패키징

Csomagolás
Box
VPE hosszúság
98 mm
VPE szélesség
89 mm
VPE magasság
40 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
