SL 5.08HC/08/180 3.2SN OR BX

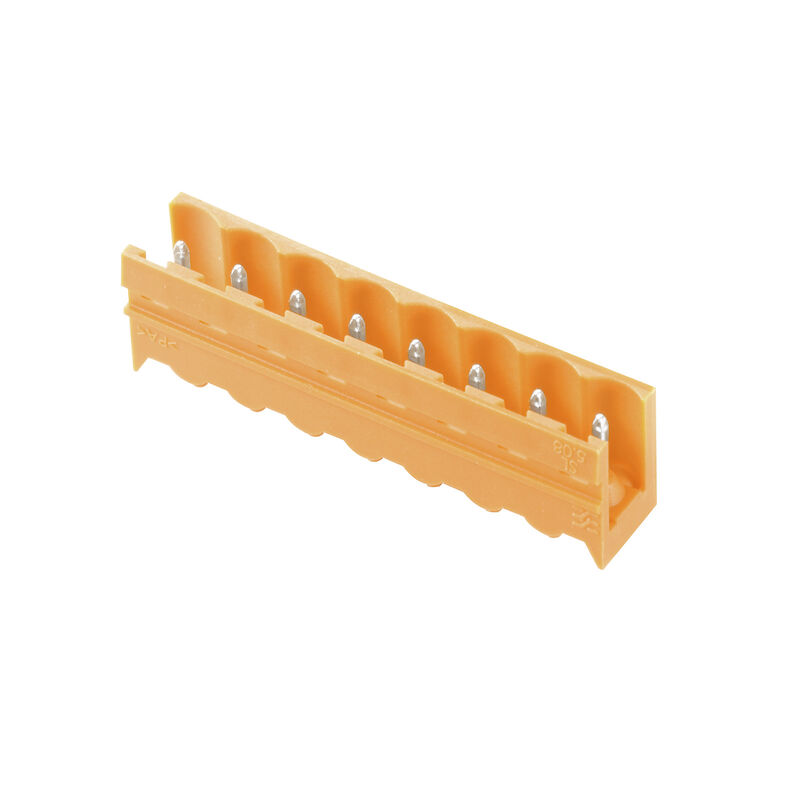

Product image
A kép illusztráció
SL 5.08HC/08/180 3.2SN OR BX

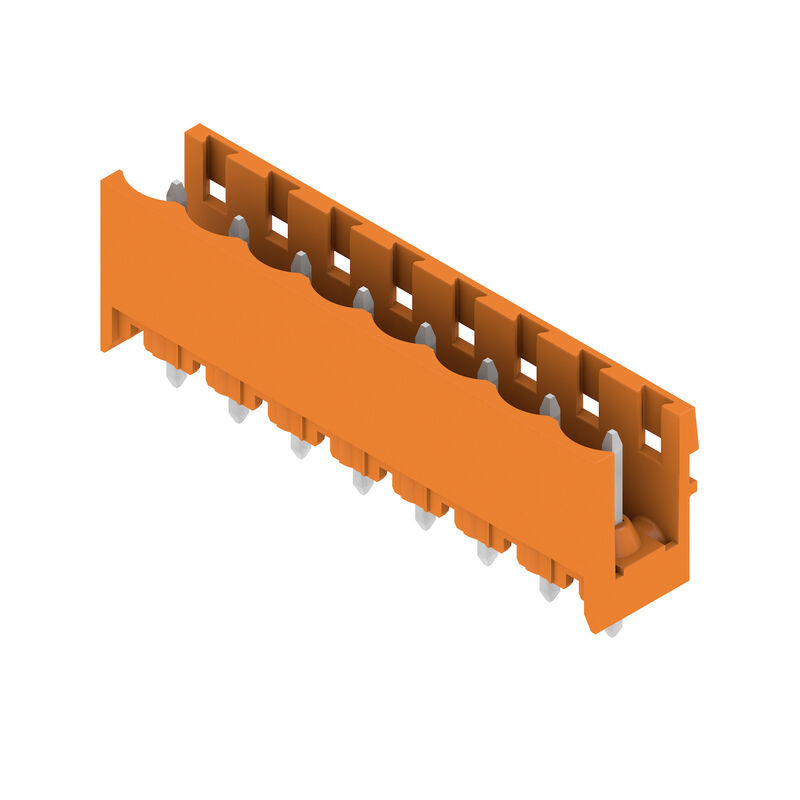

Product image
SL 5.08HC/08/180 3.2SN OR BX

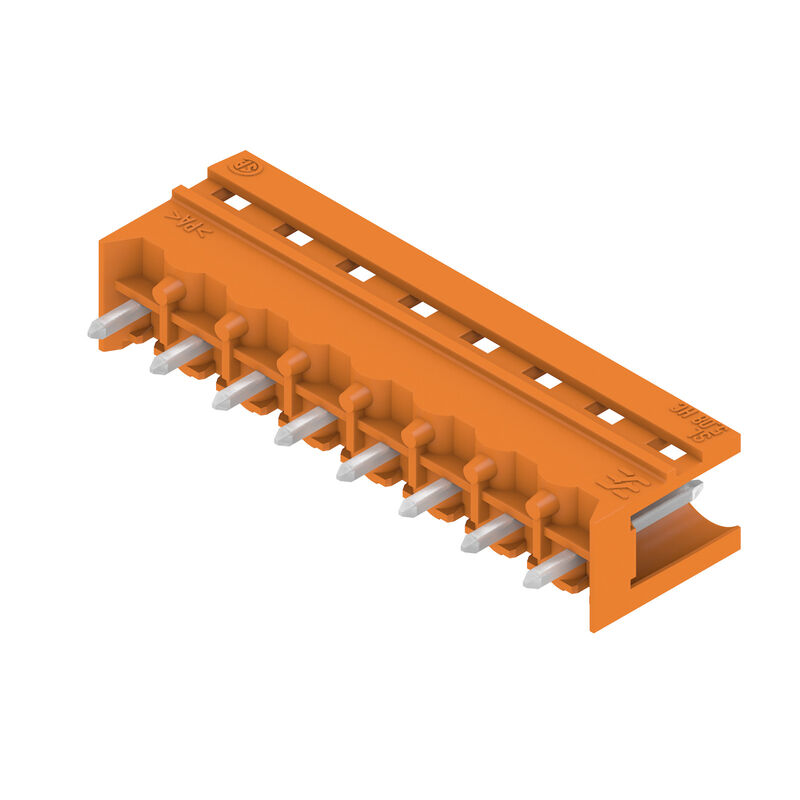

Product image
SL 5.08HC/08/180 3.2SN OR BX
Dimensional drawing
SL 5.08HC/08/180 3.2SN OR BX
Graph
SL 5.08HC/08/180 3.2SN OR BX
Graph
SL 5.08HC/08/180 3.2SN OR BX
Graph
SL 5.08HC/08/180 3.2SN OR BX
A termék előnyei
  • Megtakarítja a tápellátás csatlakoztatását
  • Bevált tulajdonságok

SL 5.08HC/08/180 3.2SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 8, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Cikkszám 1146490000
Adatlap letöltése Mérnöki támogatás Termékletöltések
A következő ellendarabja 22 Kapcsolódó termékek 46
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT-forrasztott csatlakozás, 5.08 mm, Pólusszám: 8, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Rendelési szám
1146490000
Típus
SL 5.08HC/08/180 3.2SN OR BX
GTIN (EAN)
4032248108855
Qty.
50 Darab
Termékadatok
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Csomagolás
Doboz

Méretek és tömegek

Djup
8.43 mm
Mélység (coll)
0,332 inch
Magasság
15.2 mm
Magasság (coll)
0,598 inch
Legalacsonyabb változat magassága
12 mm
Szélesség
40.44 mm
Szélesség (coll)
1,592 inch
Nettó tömeg
3.16 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,033 kg CO2 eq.

Rendszerspecifikációk

Product family
OMNIMATE Signal - sorozat BL/SL 5.08
Áramköri lap csatlakozás
montaż na płytce drukowanej
THT-forrasztott csatlakozás
Raster w mm (P)
5.08 mm
Raster w calach (P)
0.2 "
kąt odejścia
180°
Number of poles
8
Número de terminales de soldadura por polo
1
Solder pin length (l)
3.2 mm
Tolerancja długości kołka lutowniczego
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1,2 mm
Nyolcszögletű
Wymiary kołka lutowniczego = d tolerancja
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1.4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
35.56 mm
L1, inch
1.4 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
10 N
Húzóerő / pólus, max.
7.5 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≤ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16.5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

CSA névleges adatok

Institut (CSA)
CSA
인증 번호(CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
18.5 A
Prąd znamionowy (grupa użytkowa D / CSA)
18.5 A
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institute (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
18.5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Packaging
Doboz
VPE 길이
169 mm
VPE 폭
116 mm
Wysokość VPE
38 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
