SL-SMT 5.00HC/04/90 1.5SN BK RL

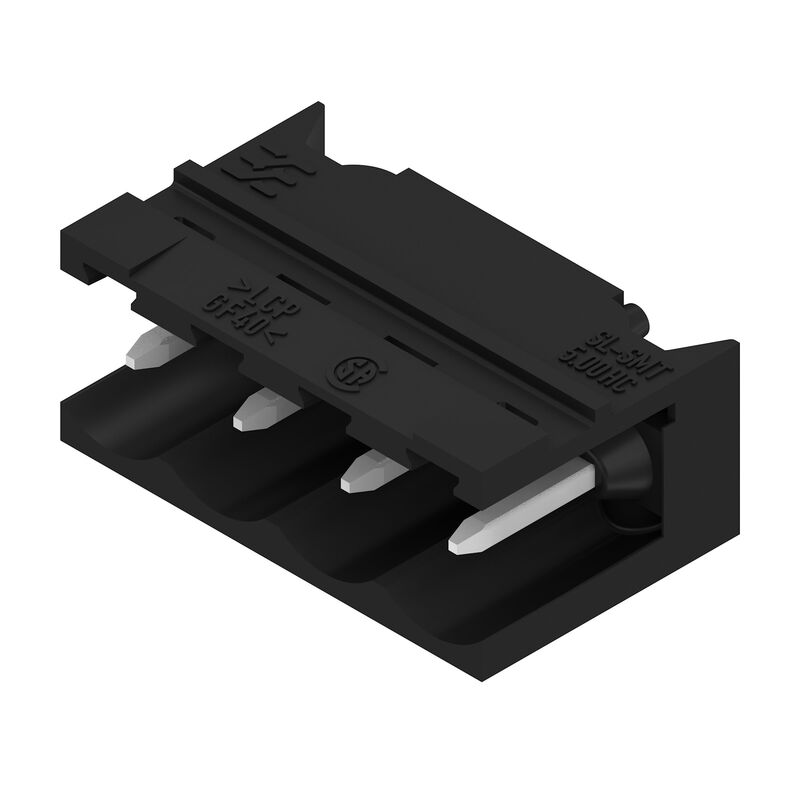

Product image
SL-SMT 5.00HC/04/90 1.5SN BK RL

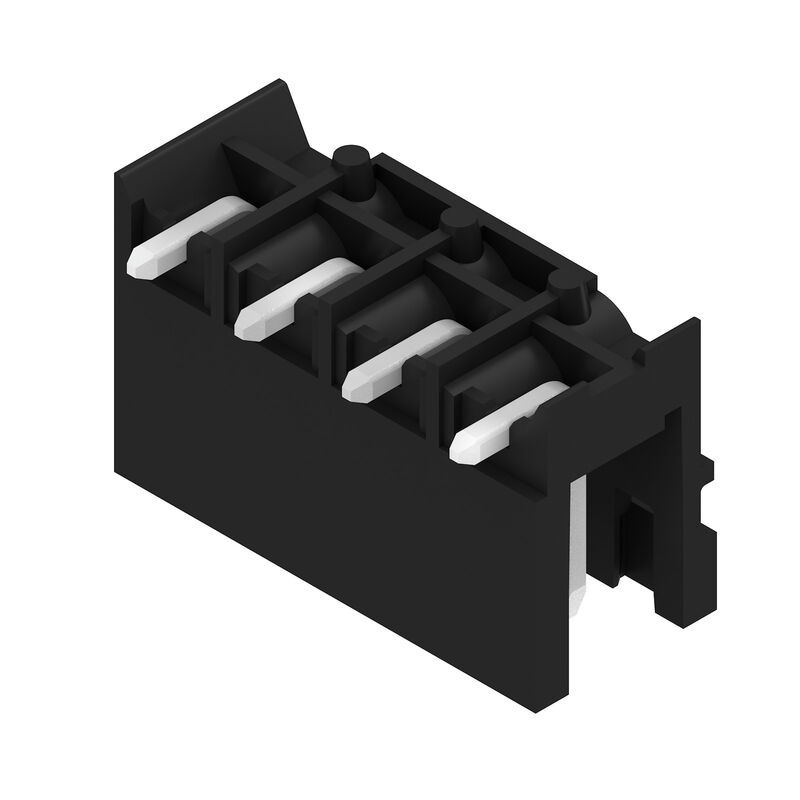

Product image
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.00HC/04/90 1.5SN BK RL
Example of use
Compliant with existing standards
SL-SMT 5.00HC/04/90 1.5SN BK RL
Product benefits
Safe power transmission
Proven properties
SL-SMT 5.00HC/04/90 1.5SN BK RL
Product benefits
Compliant with existing standards

SL-SMT 5.00HC/04/90 1.5SN BK RL

PCB plug-in connector, male header, open side, THT/THR solder connection, 5.00 mm, Number of poles: 4, 90°, Solder pin length (l): 1.5 mm, tinned, black, Tape

Item No. 1797640000
Download data sheet Engineering Support Product Downloads
Accessories 6 Is counterpart of 8 Related products 7
Approvals General ordering data Dimensions and weights Environmental Product Compliance Specyfikacje systemu Dane materiałowe Rated data acc. to IEC Dane znamionowe wg CSA Номинальные характеристики по UL 1059 Packing Ważna informacja Классификации

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

General ordering data

버전
PCB plug-in connector, male header, open side, THT/THR solder connection, 5.00 mm, Number of poles: 4, 90°, Solder pin length (l): 1.5 mm, tinned, black, Tape
주문 번호
1797640000
유형
SL-SMT 5.00HC/04/90 1.5SN BK RL
GTIN(EAN)
4032248239641
수량
350 items
Produktparametrar
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Förpackning
Tape

Dimensions and weights

깊이
12 mm
깊이 (인치)
0.472 inch
높이
10 mm
Wysokość (cale)
0.394 inch
Высота, мин.
8.5 mm
너비
20 mm
Ширина (в дюймах)
0.787 inch
순중량
2.356 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

Specyfikacje systemu

제품군
OMNIMATE Signal - seria BL/SL 5.00
결선 유형
Przyłącze dla obwodu drukowanego
PCB에 장착
Соединение THT/THR под пайку
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
외향 엘보
90°
극 수
4
폴당 용접 핀 수
1
솔더 핀 길이(l)
1.5 mm
솔더핀 길이 공차
+0.1 / -0.2 mm
솔더핀 크기
d = 1.2 mm
Octagonal
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1(mm)
15 mm
L1 in inches
0.591 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5.5 N

Dane materiałowe

절연재
LCP GF
컬러 코드
czarny
컬러 차트(유사)
RAL 9011
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
접점 재질
Cu-alloy
접점 표면
tinned
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Rated data acc. to IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
27.5 A
정격 전류, 최대 극 수(Tu=20°C)
19 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
16.5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1176845
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
정격 전류(사용 그룹 D / CSA)
15 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Номинальные характеристики по UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
18.5 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
Specifications are maximum values, details - see approval certificate.

Packing

ESD 레벨 패키징
static dissipative
패키징
Tape
VPE 길이
331 mm
VPE 폭
331 mm
VPE 높이
52 mm
테이프 깊이 (T2)
12.8 mm
테이프 폭 (W)
44 mm
테이프 포켓 깊이 (K0)
12.3 mm
테이프 포켓 높이 (A0)
12.3 mm
테이프 포켓 폭 (B0)
20.42 mm
테이프 포켓 분리 (P1)
16 mm
테이프 홀 분리 (E)
1.75 mm
테이프 포켓 분리 (F)
20.2 mm
테이프 릴 직경 ∅ (A)
330 mm
표면 저항
Rs = 109 - 1012 Ω

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항

• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
