SL-SMT 7.62HP/06/90G 2.1SN BK RL
Obrázek výrobku

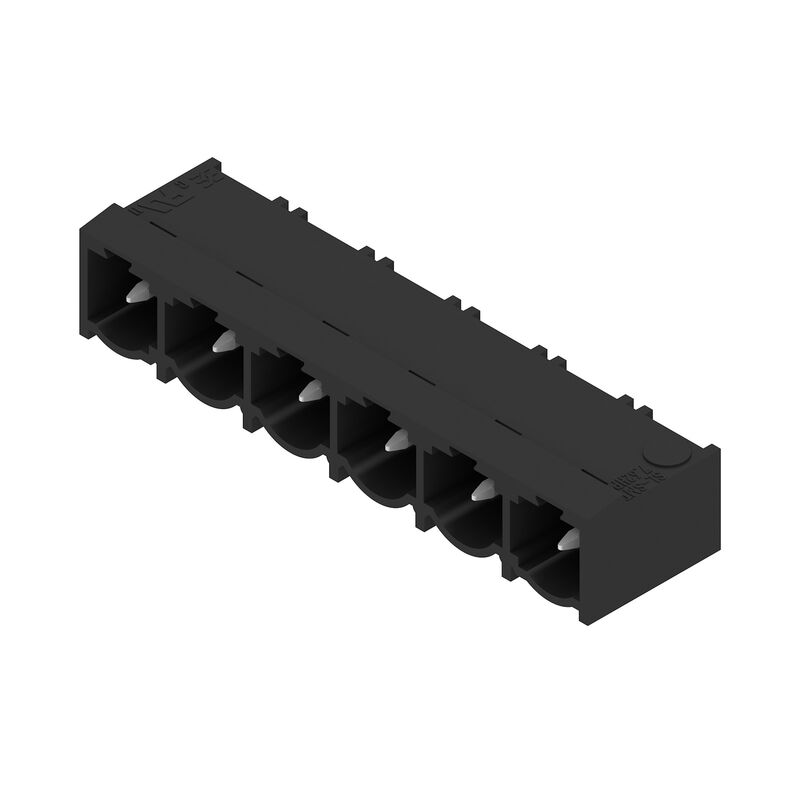

SL-SMT 7.62HP/06/90G 2.1SN BK RL
Obrázek výrobku

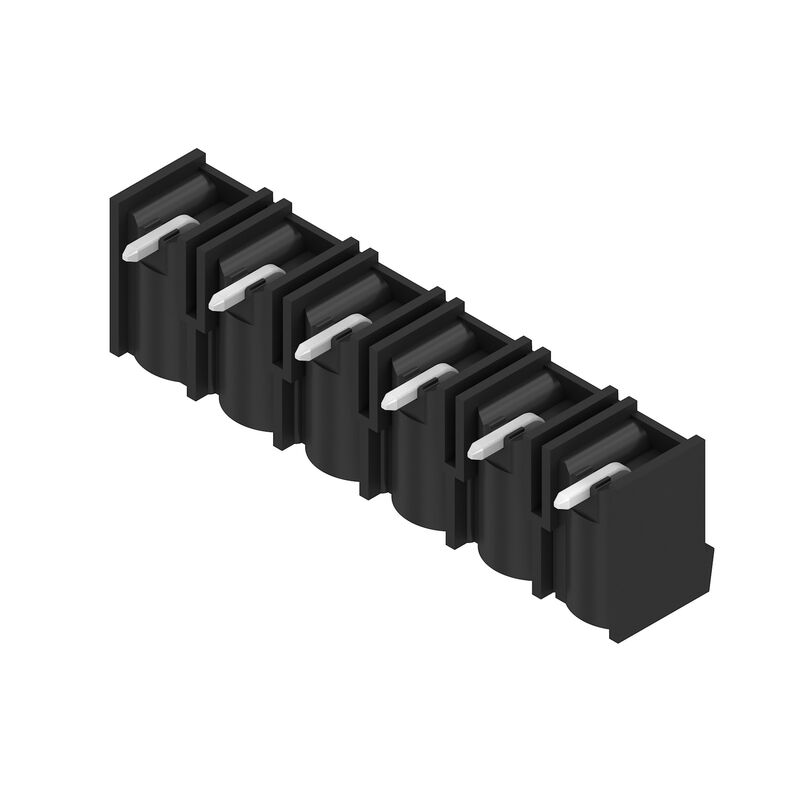

SL-SMT 7.62HP/06/90G 2.1SN BK RL
Dimensional drawing

SL-SMT 7.62HP/06/90G 2.1SN BK RL

Předběžné údaje o produktu

Tento produkt ještě není k dispozici.

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 6, 90°, Longueur du picot à souder (l): 2.1 mm, étamé, noir, Bobine

ID výrobku 3114130000
Stáhnout datový list Dokumenty ke stažení
Je protikusem 4 Příbuzné výrobky 5
Homologaciones General ordering data Dimensions and weights Teploty Environmental Product Compliance System specifications Material data Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Packing Nota importante Klassificeringar

Homologaciones

Schválení
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 7.62 mm, Nombre de pôles: 6, 90°, Longueur du picot à souder (l): 2.1 mm, étamé, noir, Bobine
Číslo objednávky
3114130000
Typ
SL-SMT 7.62HP/06/90G 2.1SN BK RL
GTIN (EAN)
4099987203937
Množství
350 ks
Údaje výrobku
IEC: 630 V / 29 A
UL: 300 V / 20 A
Balení
Cívka

Dimensions and weights

Hloubka
11,8 mm
Mélység (coll)
0,465 inch
Výška
11,6 mm
Bygghöjd (tum)
0,457 inch
Höjd lägstbyggande
8,4 mm
Šířka
44,9 mm
Šířka (v palcích)
1,768 inch
Čistá hmotnost
3,3 g

Teploty

Trvalá provozní teplota, min.
-25 °C
Trvalá provozní teplota, max.
100 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System specifications

Skupina produktů
OMNIMATE Power - series BL/SL 7.62HP
Typ připojení
Board connection
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Výstupní tvarovka
90°
Počet pólů
6
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
2,1 mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Rozměry pájecích pinů = d tolerance
+0,01 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
38,1 mm
L1 v palcích
1,5 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené
Stupeň krytí
IP10
Může být kódováno
Ano
Cykly zapojování
25

Material data

Izolační materiál
LCP GF
Barevný
fekete
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
29 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
29 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
25 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
21 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
400 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 180 A
Povrchová vzdálenost, min.
8,1 mm
Vzdušná vzdálenost, min.
6,5 mm

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
20 A
Jmenovitý proud (aplikační skupina C / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina C / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Povrchová vzdálenost, min.
11,2 mm
Vzdušná vzdálenost, min.
6,5 mm

Packing

Balení
Reel
Délka VPE
0
Šířka VPE
0
Výška VPE
0
Výška obalu pásky (A0)
12,2 mm

Nota importante

IPC shoda
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
