SLD 5.08V/04/180 3.2SN OR BX

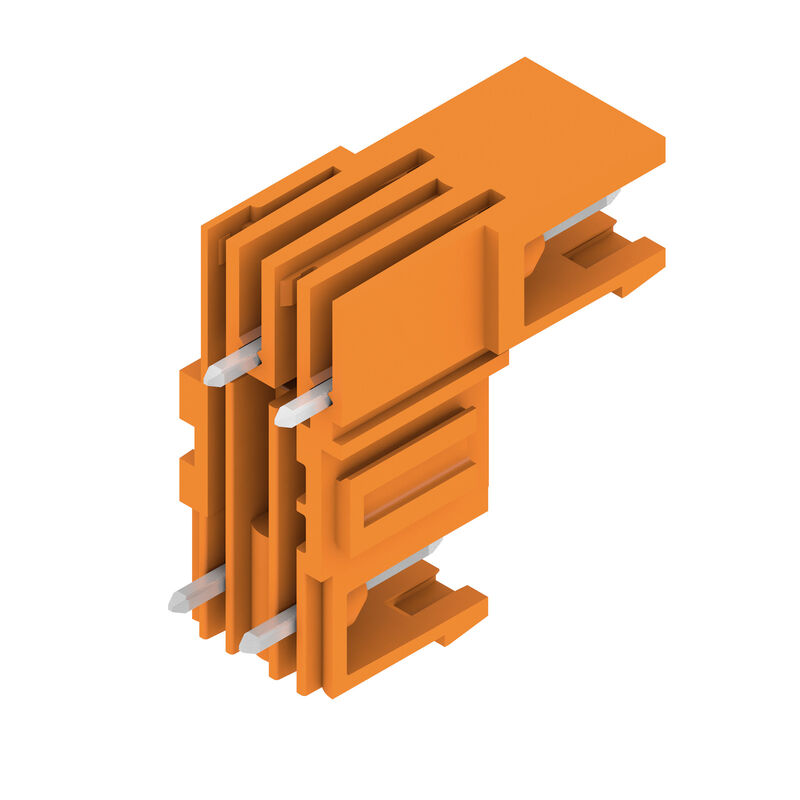

Product image
SLD 5.08V/04/180 3.2SN OR BX
Product image
SLD 5.08V/04/180 3.2SN OR BX
Dimensional drawing

SLD 5.08V/04/180 3.2SN OR BX

Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 4, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

Item No. 1725650000
Download data sheet Engineering Support Product Downloads
Accessories 5 Is counterpart of 23 Related products 15
Homologaciones Datos generales para pedido Abmessungen und Gewichte Conformidad medioambiental del producto Especificaciones del sistema Material data Bemessungsdaten nach IEC Nenndaten nach CSA Rated data acc. to UL 1059 Embalaje Indicación importante Classifications

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 4, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Best.-Nr.
1725650000
Art
SLD 5.08V/04/180 3.2SN OR BX
GTIN (EAN)
4032248061945
VPE
50 Darab
Termékadatok
IEC: 320 V / 14 A
UL: 300 V / 10 A
Csomagolás
Doboz

Abmessungen und Gewichte

Depth
28,65 mm
Tiefe (inch)
1,128 inch
Höhe
22 mm
Height (inches)
0,866 inch
Height of lowest version
22,2 mm
Breite
12,7 mm
Largeur (pouces)
0,5 inch
Nettogewicht
2,72 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Conexión de tarjetas
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
180°
Pólusszám
4
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
ottagonale
Solder pin dimensions = d tolerance
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 in mm
5,08 mm
L1(인치)
0,2 "
행 수
2
핀 시리즈 수량
2
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러그 주기
25

Material data

Isolierstoff
PBT
Farbe
naranja
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Kontaktmaterial
구리 합금
Kontaktoberfläche
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn 매트
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
14 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
8,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
11 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
250 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Embalaje

Packaging
Caja
VPE length
151 mm
VPE width
136 mm
VPE height
36 mm

Indicación importante

IPC-Konformität
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Spacing between rows: see hole layout
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
