SLF 5.08/08/180F SN OR BX
SLF 5.08/08/180F SN OR BX

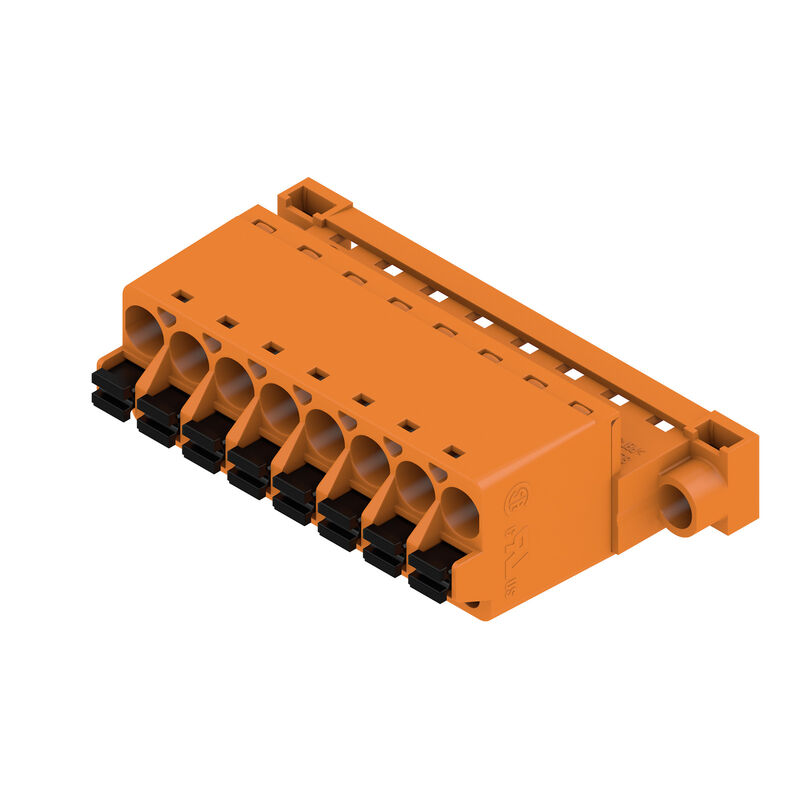

Produktbild
SLF 5.08/08/180F SN OR BX
Produktbild
SLF 5.08/08/180F SN OR BX
Maßbild
SLF 5.08/08/180F SN OR BX
Diagramm
SLF 5.08/08/180F SN OR BX
Diagramm
SLF 5.08/08/180F SN OR BX
Produktvorteil
Kompromisslose Funktion
Hohe Vibrationsbeständigkeit
SLF 5.08/08/180F SN OR BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft
SLF 5.08/08/180F SN OR BX
Produktvorteil
Reduzierte Montagekosten
Sicher und sekundenschnell
SLF 5.08/08/180F SN OR BX
Produktvorteil
Einfache Handhabung
Keine Durchführungsrahmen nötig

SLF 5.08/08/180F SN OR BX

Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 8, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

Art.-Nr. 1335720000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Ist Gegenstück von 17 Verwandte Artikel 22
Dopuszczenia Általános rendelési adatok Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego System Parameters Dati del materiale 결선에 적합한 컨덕터 Datos nominales conformes a IEC Dati di dimensionamento secondo CSA Nenndaten nach UL 1059 Opakowanie Typprüfungen Wichtiger Hinweis Klassifikationen

Dopuszczenia

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Általános rendelési adatok

Ausfuehrung
Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 8, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
Best.-Nr.
1335720000
Art
SLF 5.08/08/180F SN OR BX
GTIN (EAN)
4050118139440
VPE
36 Stück
Produkt-Kennzahlen
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Verpackung
Box

Wymiary i masa

Tiefe
30 mm
Depth (inches)
1,181 inch
Höhe
14,2 mm
Höhe (inch)
0,559 inch
Nettogewicht
15,022 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-Konformitätsstatus
Zgodne, bez wyłączenia
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System Parameters

Produktfamilie
OMNIMATE Signal - seria BL/SL 5.08
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Leiterabgangsrichtung
180°
Polzahl
8
L1 in mm
35,56 mm
L1 in Zoll
1,4 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
2,5 mm²
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Abisolierlänge
10 mm
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
7 N
Ziehkraft/Pol, max.
5,5 N

Dati del materiale

Isolierstoff
PBT
Farbe
orange
Farbe Betätigungselemente
schwarz
Farbtabelle (ähnlich)
RAL 2000
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Kupferlegierung
Kontaktoberfläche
verzinnt
Schichtaufbau - Steckkontakt
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

결선에 적합한 컨덕터

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
3,31 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 mm x 2,0 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9019100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      1333100000
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
25,9 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
21,7 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
22,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
18,5 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4.000 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
14 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Opakowanie

Verpackung
skrzynia
VPE Länge
352 mm
VPE Breite
137 mm
VPE Höhe
38 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Datumsuhr, Materialtyp
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norm:
    IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,0 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
