接插件SV 7.62HP/07/180SF 3.5SN BK BX
产品图片

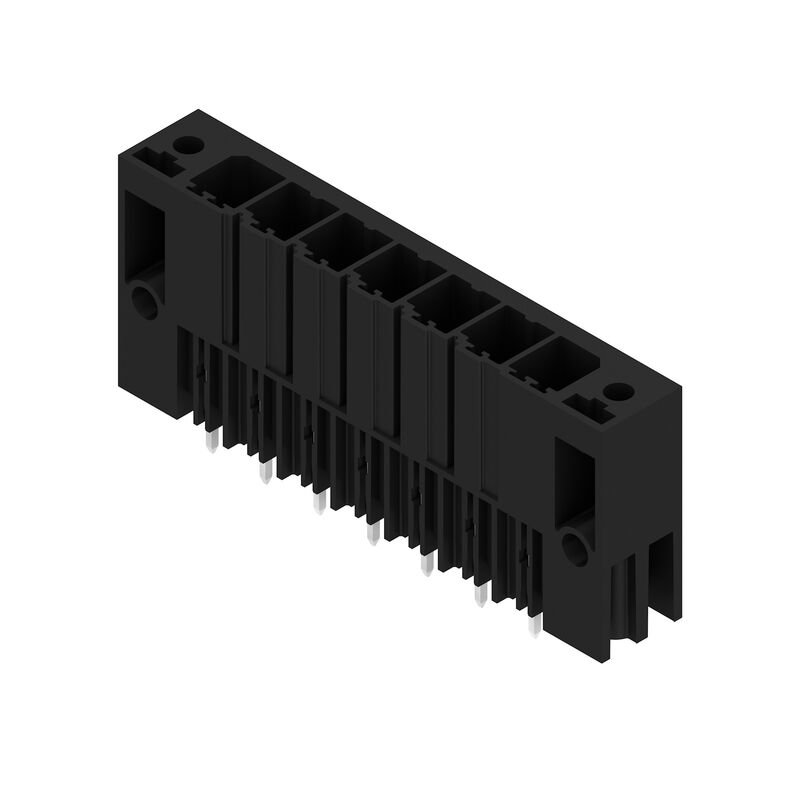

接插件SV 7.62HP/07/180SF 3.5SN BK BX
产品图片
接插件SV 7.62HP/07/180SF 3.5SN BK BX
Dimensional drawing

接插件SV 7.62HP/07/180SF 3.5SN BK BX

PCB 接插件, 插座, 螺钉/卡入式法兰, THT 焊接联接, 7.62 mm, 回路数: 7, 180°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装

商品编号 1930870000
下载技术数据页 工程支持 产品下载
配件 2 是…的配合件 3 相关商品 11
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, 螺钉/卡入式法兰, THT 焊接联接, 7.62 mm, 回路数: 7, 180°, 焊脚长度 (l): 3.5 mm, 镀锡, 黑色, 盒装
订货号
1930870000
类型
SV 7.62HP/07/180SF 3.5SN BK BX
GTIN (EAN)
4032248580842
数量
24  PC
产品数据
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
包装
盒装

尺寸和重量

深
11.4  mm
深度 (英寸)
0.449  inch
高度
31.8  mm
高度 (英寸)
1.252  inch
最低安装高度
28.3  mm
宽度
68.58  mm
宽度 (英寸)
2.7  inch
净重
11.94  g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

系统规格

产品系列
OMNIMATE 电源 - BV/SV 7.62HP 系列
联接类型
板联接
安装在印刷线路板上
THT 焊接联接
间距 P（单位：mm）
7.62  mm
间距 P（单位：inch）
0.3  "
出线方向
180°
回路数
7
每回路的焊脚数目
2
焊脚长度 (l)
3.5  mm
焊针长度公差
+0,1 / -0,3 mm
焊针规格
0.8 x 1.0mm
焊接孔直径 (D)
1.3  mm
焊接孔直径公差 (D)
+ 0.1 mm
L1（mm）
45.72  mm
L1（inch）
1.8  "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
印刷线路板上方具备防触电性能
防触电保护（按照DIN VDE 0470）
IP 20
防护等级
IP20
安装完毕后
通道电阻
2.00 mΩ
可编码
是
螺钉法兰的最小扭矩
0.2  Nm
螺钉法兰的最大扭矩
0.3  Nm
插拔次数
25
拧紧扭矩
  • 扭矩类型:
    螺钉法兰
  • 使用信息:
    • 厚度:
      • 标称:
        1.6 mm
      • 标称:
        3.2 mm
    • 扭紧力矩:
      • 最小:
        0.65 Nm
      • 最大:
        0.85 Nm
    • 推荐螺钉:
      • 螺钉类型:
        EJOT Delta PT 30x10 或类似产品
    • 厚度:
      • 标称:
        4.8 mm
    • 扭紧力矩:
      • 最小:
        0.8 Nm
      • 最大:
        1 Nm
    • 推荐螺钉:
      • 螺钉类型:
        EJOT Delta PT 30x12 或类似产品

材料数据

绝缘材料
PA GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
II
相比漏电起痕指数（CTI）
≥ 500
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
焊接连接的焊层结构
1...3 µm Ni / 4...6 µm Sn 亚光
插头触点叠层结构
1...3 µm Ni / 4...6 µm Sn 亚光
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
130  °C
最小安装温度
-25  °C
最大安装温度范围
130  °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
57  A
额定电流，最大回路数 (Tu = 20°C)
41  A
额定电流，最小回路数 (Tu = 40°C)
41  A
额定电流，最大回路数 (Tu = 40°C)
41  A
额定电压值（过电压等级II/污染等级2）
1,000  V
额定电压值（过电压等级III/污染等级2）
630  V
额定电压值（过电压等级III/污染等级3）
630  V
额定冲击电压（过压等级 II/污染等级2）
6  kV
额定冲击电压（过压等级III/污染等级2）
6  kV
额定冲击电压（过压等级III/污染等级3）
6  kV
瞬时耐电流
3 x 1s ， 420 A
最小爬电距离
9.6  mm
最小电气间隙
6.9  mm

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
200039-1121690
额定电压 (使用组 B / CSA)
300  V
额定电压 (使用组 C / CSA)
300  V
额定电压 (使用组 D / CSA)
600  V
额定电流 (使用组 B / CSA)
35  A
额定电流 (使用组 C / CSA)
35  A
额定电流 (使用组 D / CSA)
5  A
参见认证参数
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 C / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
600  V
额定电压 (使用组 F / UL 1059)
744  V
额定电流 (使用组 B / UL 1059)
40.5  A
额定电流 (使用组 C / UL 1059)
40.5  A
额定电流 (使用组 D / UL 1059)
5  A
额定电流 (使用组 F / UL 1059)
40.5  A
参见认证参数
规格为最大值，详情参见认证证书。
最小爬电距离
9.6  mm
最小电气间隙
6.9  mm

包装

包装
盒装
VPE 长度
338  mm
VPE 宽度
130  mm
VPE 高度
33  mm

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 焊接孔眼直径 D = 1.4+0.1 mm 从 8 针开始
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
