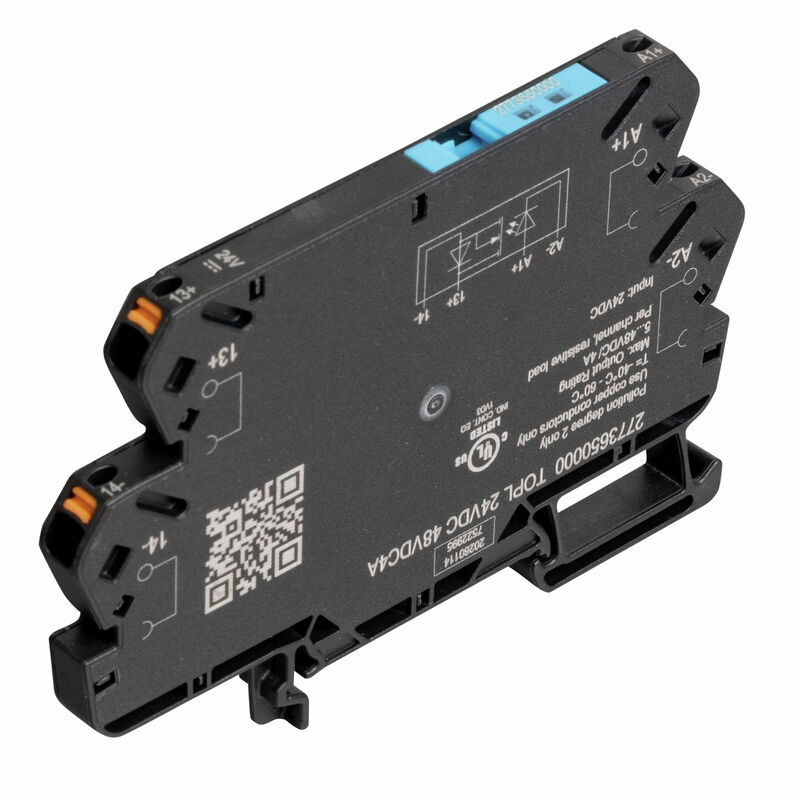

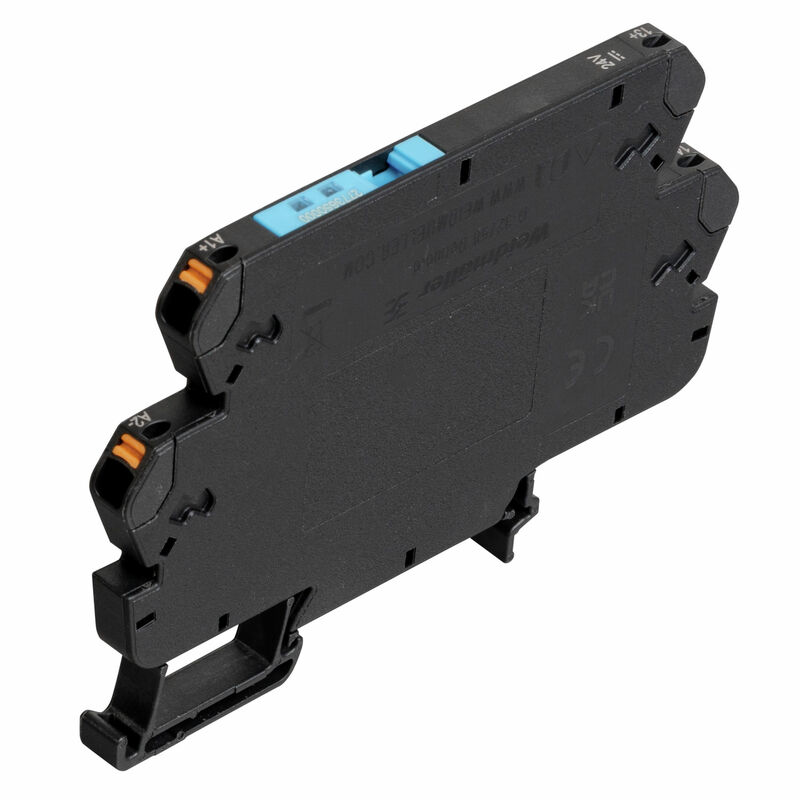

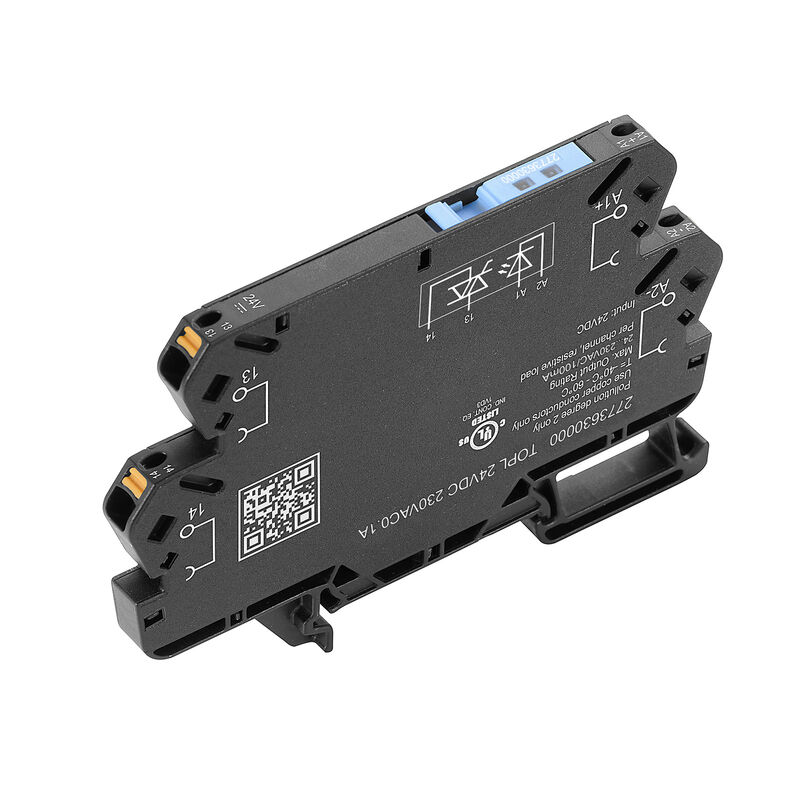

TOPL 24VDC 48VDC4A
TOPL 24VDC 48VDC4A
TOPL 24VDC 48VDC4A

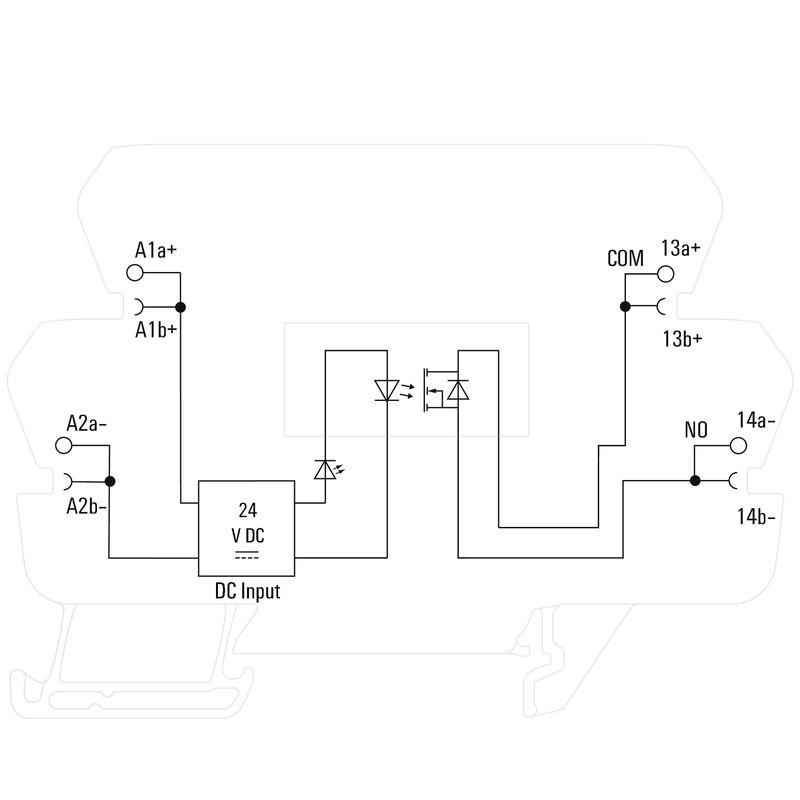

Wiring diagram
TOPL 24VDC 48VDC4A
Dimensional drawing
TOPL 24VDC 48VDC4A
Miscellaneous

TOPL 24VDC 48VDC4A

TERMSERIES-kompakt, Solid-state relä, Märkstyrspänning: 24 V DC ±20 % , Märkkopplingsspänning: 5...48 V DC, Varaktig ström: 4 A, PUSH IN

Item No. 2773650000
Open in Configurator
Download data sheet Engineering Support Product Downloads
Accessories 27 Related products 2
审批 Allmänna beställningsdata Dimensions and weights Temperatures Probability of failure Environmental Product Compliance Control side Load side Allmänna uppgifter Insulation coordination Further details of approvals / standards Anslutningsdata Classifications

审批

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Allmänna beställningsdata

Версия
TERMSERIES-kompakt, Solid-state relä, Märkstyrspänning: 24 V DC ±20 % , Märkkopplingsspänning: 5...48 V DC, Varaktig ström: 4 A, PUSH IN
Заказ №
2773650000
Тип
TOPL 24VDC 48VDC4A
GTIN (EAN)
4064675037422
Qty.
10 items

Dimensions and weights

Глубина
62,5 mm
Depth (inches)
2,461 inch
Высота
89,4 mm
Height (inches)
3,52 inch
Ширина
6,4 mm
Ширина (в дюймах)
0,252 inch
Масса нетто
24 g

Temperatures

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…60 °C
Humidity
5-85% relative humidity, Tu = 40°C, without condensation

Probability of failure

MTTF
663 a

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1

Control side

Номинальное напряжение
24 V DC ±20 %
Rated current DC
18 mA
Мощность удержания
431 mW
Индикация состояния
Green LED
Protective circuit
Suppressor diode
Reverse polarity protection

Load side

Номинальное напряжение переключения
5...48 V DC
Непрерывный ток
4 A
Макс. частота коммутации при номинальной нагрузке
10 Hz
Задержка включения
≤ 165 µs
Задержка выключения
330 µs
Защита от короткого замыкания
No
Protective circuit, load side
Suppressor diode
Free-wheeling diode
Contact type
1 NO contact (MOS-FET)

Allmänna uppgifter

Рабочая высота
≤ 2000 m
över havsytan
Укомплектованная монтажная рейка
TS 35
Кнопка проверки доступна
No
Colour
black
Компонент с классом горючести UL94
  • Component:
    Housing
  • UL94 flammability rating:
    V-0
  • Component:
    Relay status indicator
  • UL94 flammability rating:
    V-2
  • Component:
    Pusher
  • UL94 flammability rating:
    V-0

Insulation coordination

Степень загрязнения
2
Категория перенапряжения
III
Геометрический зазор (вход-выход)
≥ 4 mm
Электрическая прочность вход-выход
3.75 KVeff / 1 Min.
Type of isolation at input and output
reinforced insulation
Электрическая прочность относительно монтажной рейки
4 kVeff / 1 Min.
Protection degree
IP20

Further details of approvals / standards

Сертификат № (cULus)
E141197

Anslutningsdata

Длина зачистки изоляции
9 mm
Метод проводного соединения
PUSH IN
Длина снятия изоляции Измерительное соединение
9 mm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Clamping range, min.
0,14 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 14
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
Wire cross-section, solid, max.
1,5 mm²
Wire cross-section, solid, min. (AWG)
AWG 26
Wire cross-section, solid, max. (AWG)
AWG 14
Wire connection cross section, finely stranded, min.
0,35 mm²
Wire connection cross-section, finely stranded, max.
2,5 mm²
Wire cross-section, finely stranded, min. (AWG)
AWG 26
Wire cross-section, finely stranded, max. (AWG)
AWG 14
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Conductor cross-section, flexible with wire end ferrule (DIN 46228-1), min.
0,5 mm²
Conductor cross-section, flexible with wire end ferrule (DIN 46228-1), max.
1,5 mm²
Размер лезвия
0.6 x 3.5 mm

Classifications

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
