VPU AC I 3 R 275/25 LCF S
产品图片
Abb.ähnlich
VPU AC I 3 R 275/25 LCF S
开关符号

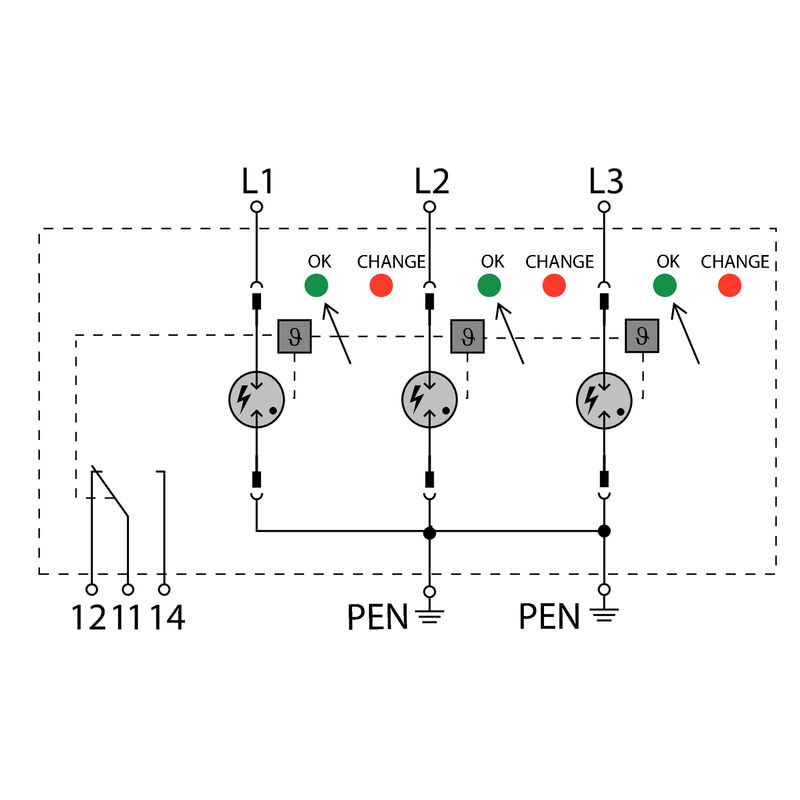

Schematic circuit diagram

VPU AC I 3 R 275/25 LCF S

防浪涌放电管, 低电压, 过压保护, 无漏电流, 带远程触点, TN-C

商品编号 2726750000
下载技术数据页 工程支持 产品下载
配件 4 零部件 3 相关商品 7
审批 通用订货数据 尺寸和重量 温度 环保产品合规 通讯联接参数 通用参数 绝缘参数（EN 50178） IEC / EN 额定数据 联接参数 电气数据 通用数据 保修 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
一致

通用订货数据

版本
防浪涌放电管, 低电压, 过压保护, 无漏电流, 带远程触点, TN-C
订货号
2726750000
类型
VPU AC I 3 R 275/25 LCF S
GTIN (EAN)
4050118802535
数量
1 PC

尺寸和重量

深
91 mm
深度 (英寸)
3.583 inch
高度
104.5 mm
高度 (英寸)
4.114 inch
宽度
54 mm
宽度 (英寸)
2.126 inch
净重
508 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...85 °C
湿度
5 - 95% 相对湿度

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

通讯联接参数

剥线长度
8 mm
最大压接面积 硬导线
1.5 mm²
最小压接面积 硬导线
0.14 mm²
联接类型
PUSH IN

通用参数

光学功能显示
绿= 正常; 红 = 放电器有缺陷 - 替换
安装导轨已装备
TS 35
工作海拔
≤ 2000 m
类型
过压保护
无漏电流
带远程触点
类型
安装外壳；3 TE
Insta IP20
行业
能源分配
防护等级
IP20 (安装后)
阻燃等级符合 UL 94
V-0
颜色编码
橙色
黑色

绝缘参数（EN 50178）

污染等级
2
过压等级
IV
III

IEC / EN 额定数据

EN 61643-11等级
T1
T2
低电压网络
TN-C
保护级别 Up ，当电流为 IN (L/N-PE)
≤ 1.5 kV
保险装置
无需保险装置 ≤315 A gL
信号触点
250 V 1A 1CO
后续电流熄灭能力 Ifi
50 kA
响应时间/回退时间
<100 ns
回路数
3
接地导线电流 IPE
1 µA
放电电流 In (8/20µs) 导线-PE
25 kA
放电电流 I最大 (8/20µs) 线-PE
65 kA
暂态过电压 - TOV
442 V
最低频率
50 Hz
最大持续工作电压，Uc (AC)
275 V
最高频率
60 Hz
标准
IEC 61643-11
EN 61643-11
注意持续电流能力
No tripping of a 16 A gG fuse up to prospective 50 kAeff
电压类型
交流电
电源电压
230 V / 400 V
短路时电流值 ISCCR
50 kA
符合IEC 61643-11要求
I级
II级
能量配合 (≤10 m)
类型 I
类型 II
类型 III
集成备用保险丝
无
雷击测试电流 Iimp(10/350 µs) (L-PE)
25 kA
额定电压下的漏电压
1 µA
额定电压（交流）
230 V

联接参数

剥线长度
18 mm
导线连接方式
螺钉联接
联接类型
螺钉联接
额定连接下的裸线长度
18 mm
最小拧紧力矩
3 Nm
最大拧紧力矩
4.5 Nm
额定连接下的压接范围
16 mm²
压接范围，最小
1.5 mm²
压接范围，最大
35 mm²
单股导线的最小压接面积
2.5 mm²
单股导线最大截面
35 mm²
最小多股导线接线截面积
2.5 mm²
最大压接面积 软导线
35 mm²
软导线的最小压接面积，带管状端头 (DIN 46228-1)
2.5 mm²
软导线的最大压接面积，带管状端头 (DIN 46228-1)
35 mm²
接线截面积，多股线，最小
2.5 mm²
接线截面积，多股线，最大
35 mm²

电气数据

电压类型
交流电

通用数据

回路数
3
防护等级
IP20 (安装后)
颜色编码
橙色
黑色

保修

质保期
5年

重要注意事项

产品信息
要用于直流应用，请使用 SIBA 型 NH2XL aR/aSF DC 1500 V 保险丝

分类

ETIM 7.0
EC001457
ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 12.0
27-17-12-04
ECLASS 13.0
27-17-12-04
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
