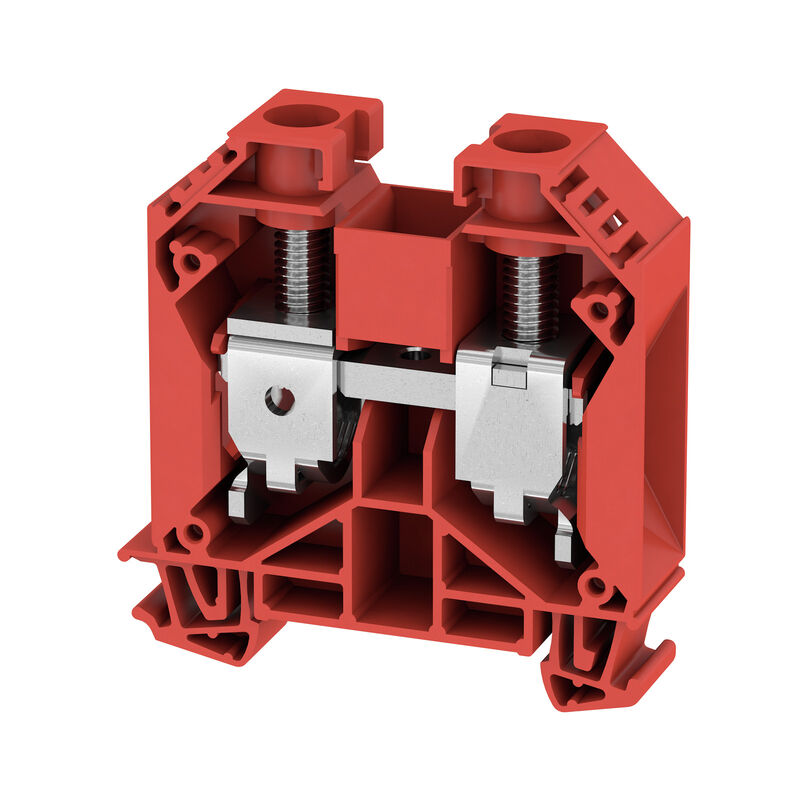

WDU 35 RT

WDU 35 RT

Проходная клеммная колодка, Винтовое соединение, красный, 35 mm², 125 A, 1000 V, Количество соединений: 2

№ продукта 1298080000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 24 Связанные продукты 113
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы 2 зажимаемых провода (H05V/H07V) одинакового сечения (расчетное соединение) Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Conductors for clamping (rated connection) Общие сведения Расчетные данные Изображения продукции Классификации

Сертификаты

Сертификаты
