ZB 4G BL

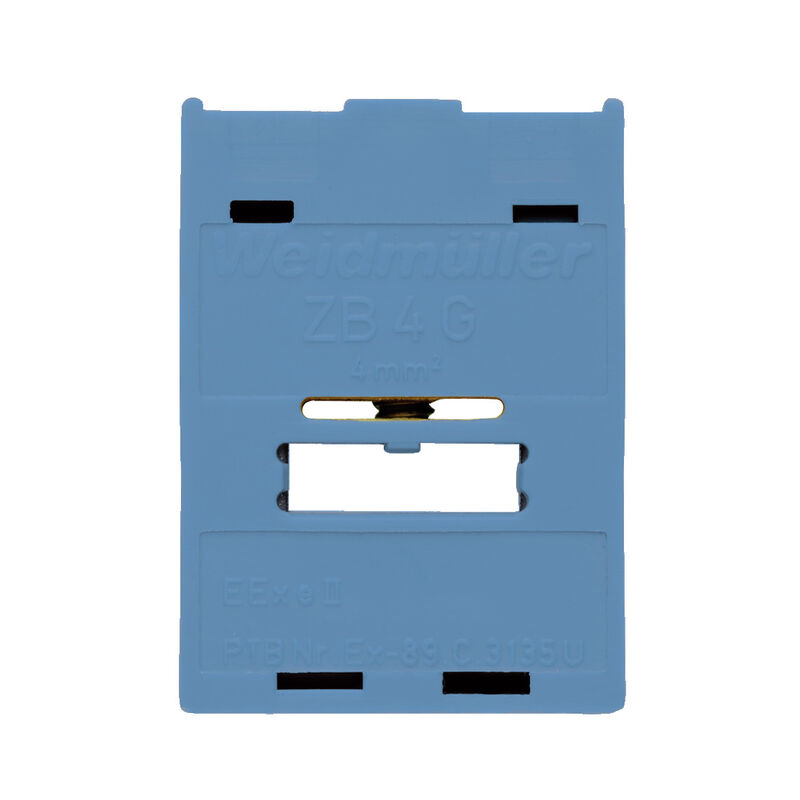

Illustrazione del prodotto

ZB 4G BL

Morsetto (collegamento barra collettrice)

N. articolo 0322180000
Download foglio dati Supporto ingegneristico Download dei prodotti
È accessorio di 6 Prodotti correlati 25
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Dimensioni Generale Dati dimensionamento Dati dimensionamento secondo UL Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693
N° certificato (cURusEX)
E184763

Dati generali per l’ordinazione

Versione
Morsetto (collegamento barra collettrice)
N. d’ordine
0322180000
Tipo
ZB 4G BL
GTIN (EAN)
4008190050504
CPZ
50  Pezzo

Dimensioni e pesi

Profondità
27  mm
Profondità (pollici)
1,063  inch
Posizione verticale
19,5  mm
Altezza (pollici)
0,768  inch
Larghezza
7,4  mm
Larghezza (pollici)
0,291  inch
Peso netto
4,92  g

Temperature

Temperatura ambiente
-5 °C…40 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Dati dei materiali

Materiale di base
acciaio
Materiale isolante
PA
Colori
blu

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
DEMKO03ATEX136028U
N° certificato (IECEX)
IECEXULD13.0005U
Sezione cavo max (ATEX)
4 mm²
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D
Norma di sicurezza
Installation instructions:
The potential equalisation (PE) rail modules are suitable for use in housings in atmospheres with flammable gases and dust. For use in areas with flammable gases, these housings must meet the requirements of EN 60079-0 and EN 60079-7. For use in areas with flammable dust, these housings must meet the requirements of EN 60079-0 and EN 60079-31.

When combined with other terminal block ranges and sizes, and when other accessories are used, you must comply with the clearance and creepage distances given.

Regarding accessory use, the manufacturer's instructions must be followed.

List of restrictions:
The PE rail modules are considered one component, with Ex marking when used with the busbar holders of type SH and WEW. When used independently, the above named components are not covered by this certificate.

Dati caratteristici del sistema

Versione
per barra collettrice 10 x 3 mm
Per un successivo avvitamento

Aaltri dati tecnici

Istruzioni di montaggio
passante
Tipo di montaggio
se avvitato

Conduttori allacciabili (collegamento di dimensionamento)

Campo di sezioni, max.
6  mm²
Campo di sezioni, min.
0,5  mm²
Coppia di serraggio, max.
1  Nm
Coppia di serraggio, min.
0,5  Nm
Lunghezza di spellatura
16  mm
Sezione di collegamento cavo, flessibile, min.
0,5  mm²
Sezione di collegamento cavo, nucleo rigido, max.
6  mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,5  mm²
Sezione di collegamento, semirigida, min.
0,5  mm²
Tipo di collegamento
Staffa di serraggio
Vite di serraggio
M 3

Dimensioni

Sfalsamento TS 35
39  mm

Generale

Istruzioni di montaggio
passante

Dati dimensionamento

Sezione di dimensionamento
4  mm²

Dati dimensionamento secondo UL

Grandezza conduttore Factory wiring max (UR)
12 AWG
Grandezza conduttore Factory wiring min (UR)
20 AWG
Grandezza conduttore Field wiring max (UR)
12 AWG
Grandezza conduttore Field wiring min (UR)
20 AWG
N° certificato (UR)
E60693

Illustrazione del prodotto

Titolo dell'immagine 02
Illustrazione del prodotto
Disegno legenda-02
Come da figura

Classificazioni

ETIM 6.0
EC000001
ETIM 7.0
EC000001
ETIM 8.0
EC000001
ETIM 9.0
EC000001
ETIM 10.0
EC000001
ECLASS 9.0
27-14-11-46
ECLASS 9.1
27-14-11-46
ECLASS 10.0
27-14-11-46
ECLASS 11.0
27-14-11-46
ECLASS 12.0
27-14-11-46
ECLASS 13.0
27-25-01-16
ECLASS 14.0
27-25-01-16
ECLASS 15.0
27-25-01-16
