ZDK 2.5V BR

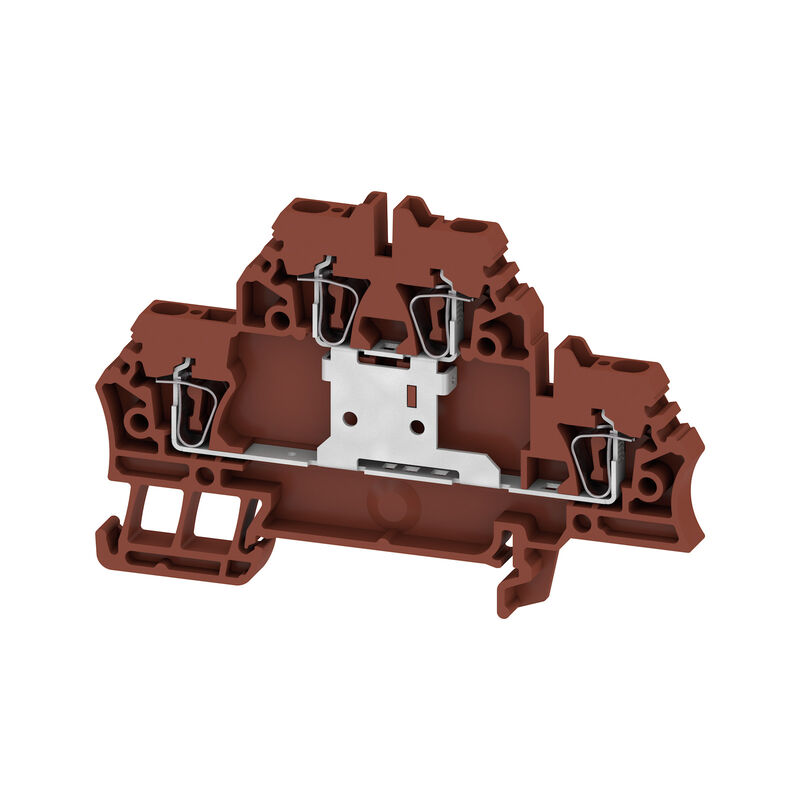

Obrázek výrobku
ZDK 2.5V BR

ZDK 2.5V BR

Feed-through terminal, Double-tier terminal, Tension-clamp connection, 2.5 mm², 500 V, 20 A, brown

ID výrobku 1799790000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 31 Příbuzné výrobky 1078
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Rozměry Všeobecně Rating data UL data hodnocení Klasifikace

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

General ordering data

Verze
Feed-through terminal, Double-tier terminal, Tension-clamp connection, 2.5 mm², 500 V, 20 A, brown
Číslo objednávky
1799790000
Typ
ZDK 2.5V BR
GTIN (EAN)
4032248251841
Množství
50 ks

Dimensions and weights

Hloubka
53 mm
Depth (inches)
2,087 inch
Hloubka včerně DIN lišty
54 mm
Výška
79,5 mm
Výška (v palcích)
3,13 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
10,067 g

Temperatures

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-60 °C…85 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Material data

Základní materiál
Wemid
Barevný
Hnědá
Klasifikace hořlavosti UL 94
V-0

Rating data IECEx/ATEX

Č. osvědčení (ATEX)
DEMKO16ATEX1729U
Č. osvědčení (IECEX)
IECEXULD16.0025U
Max. napětí (ATEX)
440 V
Proud (ATEX)
20 A
Průřez vodiče max. (ATEX)
2.5 mm²
Max. napětí (IECEX)
440 V
Proud (IECEX)
20 A
Průřez vodiče max. (IECEX)
2.5 mm²
Značení EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU značka
II 2 G D

System specifications

Verze
Tension-clamp connection
Vertically cross-connected
for plug-in cross-connector
One end without connector
Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
2
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35

Další technická data

Otevřené strany
pravá
Počet podobných svorek
1
Typ montáže
Příchytka
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Připojení s kotevní svorkou

Vodiče k upevnění svorkou (jmenovité připojení)

Connection cross-section, finely stranded, min.
0,05 mm²
Connection cross-section, stranded, max.
2,5 mm²
Connection cross-section, stranded, min.
0,05 mm²
Délka odizolování
10 mm
Leiteranschlussquerschnitt, feindrähtig, min.
0,05 mm²
Měřidlo podle IEC 60947-1
A2
Počet připojení
4
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 24
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,05 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,05 mm²
Směr připojení
vrchol
Typ připojení
Připojení s kotevní svorkou
Typ připojení 2
Připojení s kotevní svorkou
Upínací rozsah, max.
2,5 mm²
Upínací rozsah, min.
0,05 mm²
Velikost nože
0,6 x 3,5 mm
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross-section, solid core, max.
2,5 mm²
Wire connection cross-section, solid core, min.
0,05 mm²

CSA data hodnocení

Conductor size Factory wiring min. (CSA)
26 AWG
Conductor size Field wiring max. (CSA)
12 AWG
Conductor size Field wiring min. (CSA)
26 AWG
N° certificato (CSA)
80053378-200039
컨덕터 크기 팩토리 결선 최대(CSA)
12 AWG

Rozměry

TS 35 offset
39 mm

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 24
Standardy
IEC 60947-7-1

Rating data

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
20 A
Proud při maximu vodičů
20 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Závažnost znečištění
3

UL data hodnocení

Ledarstorlek Factory wiring max (UR)
14 AWG
Průřez vodiče propojení v terénu max. (UR)
14 AWG
Průřez vodiče propojení v terénu min. (UR)
26 AWG
Průřez vodiče propojení z výroby min. (UR)
26 AWG
Voltage size C (UR)
300 V
Č. osvědčení (UR)
E60693
Ток, разм. С
15 A

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
