接线端子ZDUB 2.5-2/4AN/15 OR

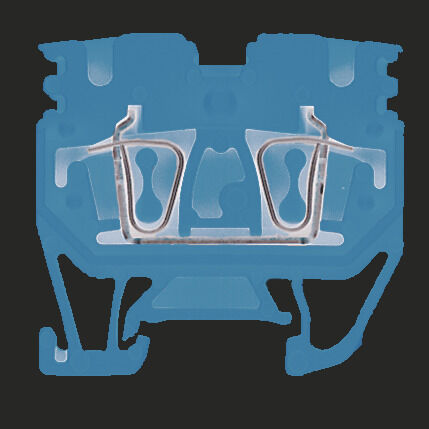

产品图片
接线端子ZDUB 2.5-2/4AN/15 OR

接线端子ZDUB 2.5-2/4AN/15 OR

Z系列, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 橙色

商品编号 1712800000
在配置器中打开
下载技术数据页 工程支持 产品下载
配件 15 相关商品 49
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 额定数据IECEx/ATEX 系统特征值 其它技术参数 可压接导线 (其它联接) 可压接导线 (额定联接) 额定数据（CSA） 大小 通用的 额定数据 额定数据（UL） 产品图片 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693
cURusEX 证书号
E184763

通用订货数据

版本
Z系列, 直通型接线端子, 额定横截面: 2.5 mm², 弹片联接, 橙色
订货号
1712800000
类型
ZDUB 2.5-2/4AN/15 OR
GTIN (EAN)
4008190333270
数量
100 PC

尺寸和重量

深
31 mm
深度 (英寸)
1.22 inch
深度（含 DIN 导轨）
32 mm
高度
33.5 mm
高度 (英寸)
1.319 inch
宽度
10.2 mm
宽度 (英寸)
0.402 inch
Net weight
7.44 g

温度

存储温度
-25 °C...55 °C
环境温度
-50 °C…75 °C
最小持续工作温度
-50 °C
最大持续工作温度
120 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
橙色
阻燃等级符合 UL 94
V-0

额定数据IECEx/ATEX

ATEX 证书号
DEMKO16ATEX1808U
IECEX 证书号
IECEXULD16.0036U
最大电压（欧洲防爆标准ATEX）
550 V
电流 (ATEX)
21 A
导线最大压接面积(ATEX)
2.5 mm²
最大电压（国际电工委员会IECEX）
550 V
电流 (IECEX)
21 A
导线最大压接面积 (IECEX)
2.5 mm²
EN 60079-7 标识
Ex eb II C Gb
Ex 2014/34/EU 标签
II 2 G D

系统特征值

类型
弹片连接
只能在压线点桥接
单侧开放
必须的端板
是
电位数量
1
层数
1
每层压接点数量
4
每层电位点数量
1
层，内部桥接
是
PE联接
无
安装导轨已装备
TS 15
N功能
无
PE 功能
无
PEN功能
无

其它技术参数

安装方式
直接卡在导轨上
开放端
右方
防爆版
是

可压接导线 (其它联接)

其他联接方式的接口类型
弹片联接

可压接导线 (额定联接)

Klingenmaß
0.6 x 3.5 mm
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
1.5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1.5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0.13 mm²
Sezione di collegamento cavo, flessibile, max.
2.5 mm²
Sezione di collegamento cavo, flessibile, min.
0.13 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0.13 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0.13 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.13 mm²
剥线长度
10 mm
压接范围，最大
4 mm²
压接范围，最小
0.13 mm²
导线最大压接面积 AWG
AWG 12
测量规 按照 60 947-1 标准
A2
联接点数量
4
联接类型
弹片联接
连接方向
上方
결선 단면적, 가는 꼬임, 최소
0.13 mm²

额定数据（CSA）

Ledararea min. (CSA)
26 AWG
Prąd Gr C (CSA)
25 A
Voltage size C (CSA)
600 V
Wire cross section max. (CSA)
12 AWG
Сертификат № (CSA)
12400-379

大小

静差 TS 15
17 mm
静差 TS 32
34.5 mm
静差 TS 35
34.5 mm

通用的

安装导轨已装备
TS 15
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 26
标准
IEC 60947-7-1

额定数据

额定横截面
2.5 mm²
额定电压
800 V
额定直流电压
800 V
额定电流
24 A
最大电流
30 A
标准
IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
1.33 mΩ
额定浪涌电压
8 kV
功率损耗符合 IEC 60947-7-x
0.77 W
污染等级
3

额定数据（UL）

cURus 证书号
E60693
最大导线尺寸 工厂接线 (cURus)
12 AWG
最大导线尺寸 现场接线 (cURus)
12 AWG
最小导线尺寸 工厂接线 (cURus)
26 AWG
最小导线尺寸 现场接线 (cURus)
26 AWG
电压大小 C （cURus）
600 V
电流大小 C （cURus）
20 A

产品图片

图片标题-02
产品图片
图片签名-02
插图类似

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
