ACT20P-VI-CO-OLP-S

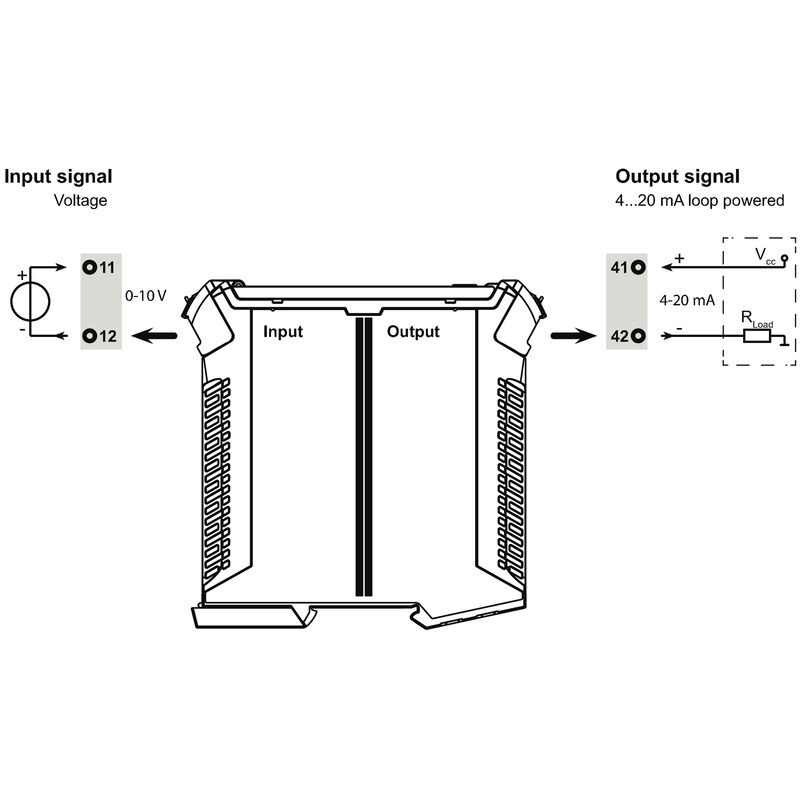

Connection diagram
ACT20P-VI-CO-OLP-S
Profilritning
ACT20P-VI-CO-OLP-S
Bildliknande

ACT20P-VI-CO-OLP-S

Passivåtskiljare, Ingång : 0-10 V, Utgång : 4-20 mA, (slingmatad), Kapacitiv, matad via strömslinga på utgången

Produkt-ID 7760054121
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Separata delar 1 Använda produkter 14
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Miljööverenstämmelse för produkt Entrée Uscita Salida (analógica) Allmänna uppgifter Koordynacja izolacji Data för ex-användningar (ATEX) Anslutningsdata Artikelbeskrivning Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURusEX)
E338066
Certifikat-Nr. (cULus)
E469563

Allmänna beställningsdata

Version
Passivåtskiljare, Ingång : 0-10 V, Utgång : 4-20 mA, (slingmatad), Kapacitiv, matad via strömslinga på utgången
Código
7760054121
Typ
ACT20P-VI-CO-OLP-S
GTIN (EAN)
6944169656613
Förp.
1 items

Mått och vikter

Depth
114 mm
Byggdjup (tum)
4,488 inch
Altura
117,2 mm
Bygghöjd (tum)
4,614 inch
Width
12,5 mm
Byggbredd (tum)
0,492 inch
Nettovikt
100 g

Temperaturer

보관 온도
-40 °C...85 °C
Operating temperature
-20 °C...60 °C
Fuktighet vid driftstemperatur
0...95 % (ingen daggbildning)
Páratartalom
5...95 % (ingen daggbildning)

Sannolikhet för bortfall

SIL gemäß IEC 61508
Ingen

Miljööverenstämmelse för produkt

Estado de cumplimiento de la directiva RoHS
Kompatibel med undantag
RoHS Exemption (if applicable/known)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Entrée

Antal ingångar
1
Ingångsmotstånd spänning
≥ 300 kΩ
ingångsspänning
0...10 V
Sensor
Spänningskälla

Uscita

Antal utgångar
1
Lastmotstånd ström
≤ 600 Ω
Typ
passiv
ansluten styrning måste vara aktiv
Utgångsström
4...20 mA, slingströmsmatad

Salida (analógica)

Antal analoga utgångar
1

Allmänna uppgifter

Höjdområde för drift
≤ 2000 m
Konfiguration
ingen
Matningsspänning
via utgång strömslinga
min. 12 V DC/ max. 30 V DC
Montageskena obestyckad
TS 35
noggrannhet
< 0,2 % av slutvärdet
Nominell strömförbrukning
2 VA
Skyddsklass
IP20
Strömförbrukning, typ.
2 W
Svarstid
≤ 1 ms
Temperaturkoefficient
≤ 100 ppm/K

Koordynacja izolacji

EMC-Normer
EN 61326-1
Galvanisk isolation
2-vägsisolering
Isolationsspänning
2 kV (Input /Output), 1 min, 50 Hz
Märkspänning
300 V
Nedsmutsningsgrad
2
Stöthållspänning
4 kV (1,2/50 µs)
Överspänningskategori
III

Data för ex-användningar (ATEX)

IECEx - gas labelling
Ex ec IIC T6 Gc
Kennzeichnung
II 3 G Ex ec IIC T6 Gc

Anslutningsdata

Skruvanslutning
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,6 Nm
Anslutningsområde, märkarea
2,5 mm²
Anslutningsområde, min.
0,5 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12

Artikelbeskrivning

Product description
Den enkanaliga fixerade passivisoleraren ACT20P-VIX-CO-OLP-S isolerar och konverterar analoga standardsignaler. En analog ingångsspänningssignal konverteras linjärt till en analog utgångsströmsignal och isoleras galvaniskt. Enheten matas via utgångsströmslingan.

Egenskaper
• 2-vägs galvanisk isolering mellan ingång och utgång.

Klassificeringar

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
