BCF 3.81/15/180F SN BK BX

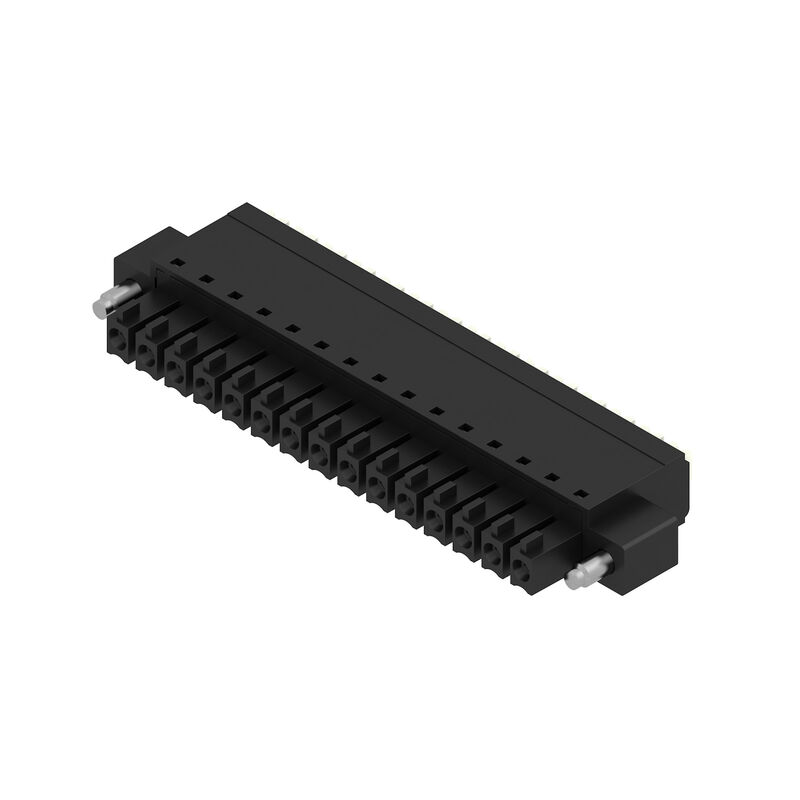

Zdjęcie produktu
BCF 3.81/15/180F SN BK BX

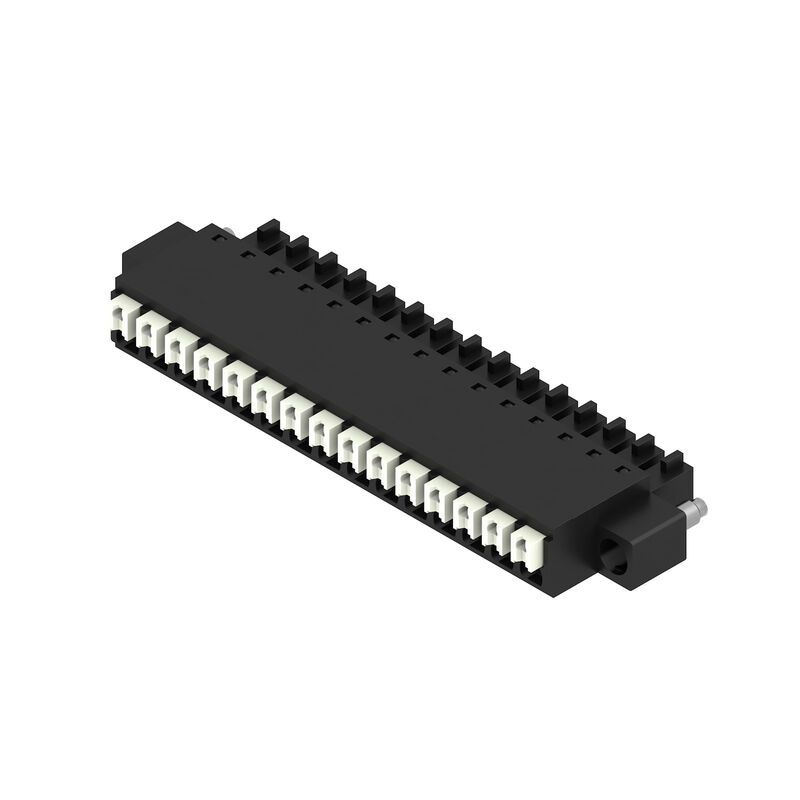

Zdjęcie produktu
BCF 3.81/15/180F SN BK BX
Rysunek wymiarowany
BCF 3.81/15/180F SN BK BX
Wykres
BCF 3.81/15/180F SN BK BX
Wykres
BCF 3.81/15/180F SN BK BX
Wykres
BCF 3.81/15/180F SN BK BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable
BCF 3.81/15/180F SN BK BX
Przykład zastosowania

BCF 3.81/15/180F SN BK BX

PCB plug-in connector, female plug, 3.81 mm, Number of poles: 15, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

ID výrobku 1972030000
Stáhnout datový list Wsparcie inżynieryjne Pobieranie produktów
Связанные продукты 28
Сертификаты General ordering data Mått och vikter Environmental Product Compliance System Parameters Material data Conductors suitable for connection Datos nominales conformes a IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Type tests Important note Classifications

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, female plug, 3.81 mm, Number of poles: 15, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
Nr zam.
1972030000
Typ
BCF 3.81/15/180F SN BK BX
GTIN (EAN)
4032248681020
Ilość
50 Styk
Product data
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Packaging
Box

Mått och vikter

Głębokość
22 mm
Głębokość (cale)
0,866 inch
Wysokość
7,9 mm
Height (inches)
0,311 inch
Szerokość
67,54 mm
Width (inches)
2,659 inch
Masa netto
10,54 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System Parameters

Rodzina produktów
OMNIMATE Signal - series BC/SC 3.81
Rodzaj przyłącza
Field connection
Metoda wykonywania złącz
PUSH IN with push button
Pitch in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Vezeték kimeneti irány
180°
Liczba biegunów
15
L1 in mm
53,34 mm
L1 w calach
2,1 "
Количество рядов
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
1 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Safe from finger touch
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Yes
Délka odizolování
9 mm
Screwdriver blade
0.4 x 2.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
8 N
Pulling force/pole, max.
7 N
Tightening torque
  • Torque type:
    Screw flange
  • Usage information:
    • Tightening torque:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Material data

Materiał izolacyjny
PA 66 GF 30
Barwny
black
kolor elementów uruchamiających
white
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 550
Opór izolacji
≥ 108 Ω
UL 94 flammability rating
V-0
Materiał styków
Copper alloy
Powierzchnia styku
tinned
Struktura warstwowa wtyku
4...8 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0,14 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2.4 mm x 1.5 mm; 1.9mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
Tekst referencyjny
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Datos nominales conformes a IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16,3 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s with 76 A

Rated data acc. to CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 16
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 16
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Packing

opakowanie
Box
Długość VPE
22 mm
VPE width
115 mm
Wysokość VPE
290 mm

Type tests

Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Test:
    visual examination
  • Evaluation:
    passed

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Conductors suitable for connection: 1.5 mm² with wire-end ferrule with plastic collar, DIN 46 228/1, with a rated voltage of 125V/2.5 kV with III/3 or 250 V/2.5 kV with II/2
  • Crimp shape A for wire-end ferrules with crimping tools PZ 1,5 (order no. 9005990000) or PZ 6/5 (order no. 9011460000) for larger wire cross-sections recommended.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • The test point can only be used as potential-pickup point.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
