LMF 5.08/05/180 3.5SN OR BX

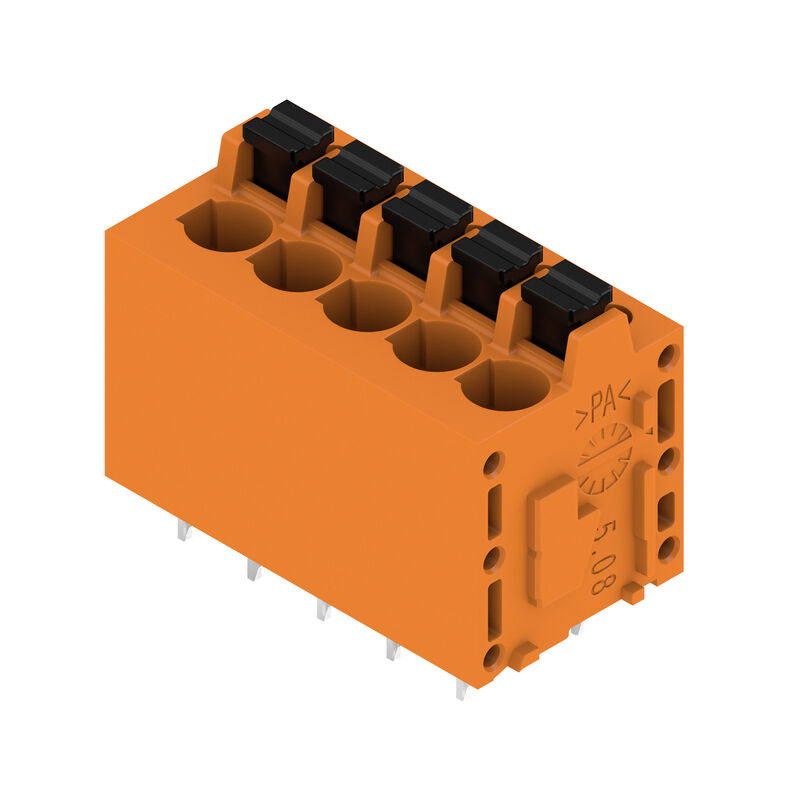

Produktbild
LMF 5.08/05/180 3.5SN OR BX

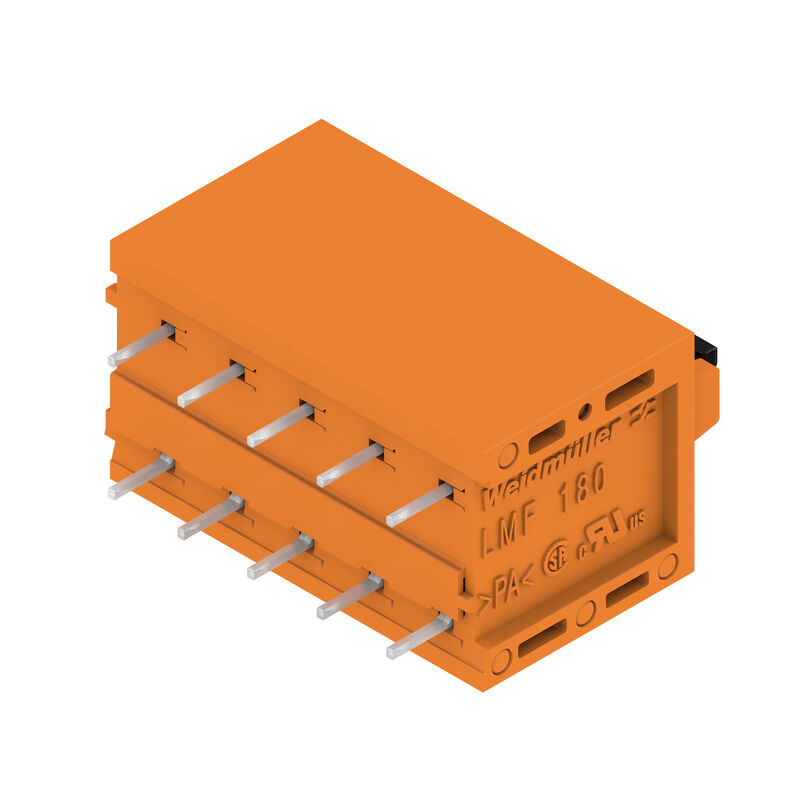

Produktbild
LMF 5.08/05/180 3.5SN OR BX
Maßbild
LMF 5.08/05/180 3.5SN OR BX
Diagramm
LMF 5.08/05/180 3.5SN OR BX
Diagramm
LMF 5.08/05/180 3.5SN OR BX
Produktvorteil
Optionale Leiterabgangsrichtung
Stabiles mechanisches Design
LMF 5.08/05/180 3.5SN OR BX
Produktvorteil
Hohe Sicherheit der Stromkapazität
LMF 5.08/05/180 3.5SN OR BX
Produktvorteil
Direkte Leitereinführung
Querschnitt bis 2,5 mm²
LMF 5.08/05/180 3.5SN OR BX
Produktvorteil
Wartung durch Testpunkt

LMF 5.08/05/180 3.5SN OR BX

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 5, 180°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Art.-Nr. 1331140000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 24
Zulassungen Ogólne dane zamówieniowe Abmessungen und Gewichte Umweltanforderungen System parameters Materialdata Przewody pasujące do złącza Rated data acc. to IEC Номинальные характеристики по CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Ogólne dane zamówieniowe

Ausfuehrung
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 5, 180°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Best.-Nr.
1331140000
Art
LMF 5.08/05/180 3.5SN OR BX
GTIN (EAN)
4050118136029
Qty.
55 Stück
Produkt-Kennzahlen
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Tiefe
14,8 mm
Profondità (pollici)
0,583 inch
Höhe
22,7 mm
Höhe (inch)
0,894 inch
Höhe niedrigstbauend
19,2 mm
Breite
28,02 mm
Breite (inch)
1,103 inch
Net weight
9,164 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

System parameters

Produktfamilie
OMNIMATE Signal - Serie LMF
Leiteranschlusstechnik
PUSH IN mit Betätigungstaste
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
180°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Polzahl
5
Nombre de pôles
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 0,8 mm
Bestückungsloch-Durchmesser (D)
1,1 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Punta de destornillador
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Abisolierlänge
10 mm
L1 in mm
20,32 mm
L1 in Zoll
0,8 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Materialdata

Materiales aislantes
Wemid (PA)
Color
orange
Éléments d'actionnement de couleurs
schwarz
Carta de colores (similar)
RAL 2000
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Contact material
Cu-leg
Superficie de contacto
verzinnt
Revestimiento
4-6 μm SN
Tipo de estañado
matt
Estructura de capas de la conexión por soldadura
4...6 mm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Przewody pasujące do złącza

Clamping range, min.
0,12 mm²
Clamping range, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 12
Rígido, mín. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,25 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Calibre macho de conformidad con la norma EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conductor embornable
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9019100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004080000
Texto de referencia
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 60947-7-4
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
24 A
Corriente nominal, número de polos mín. (Tu=40 °C)
24 A
Corriente nominal, número de polos máx. (Tu=40 °C)
24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Номинальные характеристики по CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
350 mm
VPE Breite
138 mm
VPE Höhe
31 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Materialtyp, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA, Lebensdauer, Raster, Datumsuhr
  • Bewertung:
    vorhanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,12 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,12 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 2,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG26/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
  • Bewertung:
    bestanden
  • Anforderung:
    0,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥15 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,25 mm²
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/1
  • Bewertung:
    bestanden
  • Anforderung:
    ≥60 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 12/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
