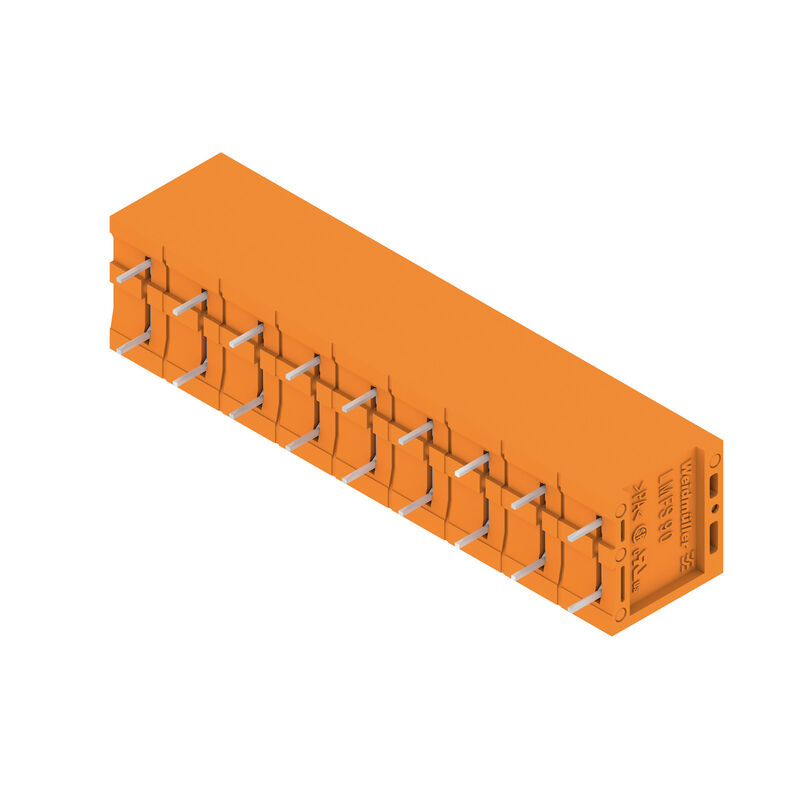

Obrázek výrobku
LMFS 7.50/09/90 3.5SN OR BX
Obrázek výrobku
LMFS 7.50/09/90 3.5SN OR BX
Dimensional drawing
LMFS 7.50/09/90 3.5SN OR BX
Křivka odlehčení
LMFS 7.50/09/90 3.5SN OR BX
Křivka odlehčení
LMFS 7.50/09/90 3.5SN OR BX
Výhoda produktu
LMFS 7.50/09/90 3.5SN OR BX
Výhoda produktu
High reliability of the current capacity
LMFS 7.50/09/90 3.5SN OR BX
Výhoda produktu
LMFS 7.50/09/90 3.5SN OR BX
Výhoda produktu

LMFS 7.50/09/90 3.5SN OR BX

Svorka PCB, 7.50 mm, Počet pólů: 9, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, PUSH IN, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 2667490000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Version
Svorka PCB, 7.50 mm, Počet pólů: 9, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, PUSH IN, Upínací rozsah, max. : 2.5 mm², Box
Order No.
2667490000
Type
LMFS 7.50/09/90 3.5SN OR BX
GTIN (EAN)
4050118804157
Förp.
20 ks
Údaje výrobku
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Balení
Box

Rozměry a hmotnosti

Depth
15,2 mm
Hloubka (v palcích)
0,598 inch
Height
18,3 mm
Výška (v palcích)
0,72 inch
Nejvyšší nebo nejnižší verze
14,8 mm
Width
50,2 mm
Šířka (v palcích)
1,976 inch
Net weight
14,981 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Product family
OMNIMATE Signal - řada LMF
Wire connection method
PUSH IN
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Conductor outlet direction
90°
Pitch in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Number of poles
9
Množství řady kolíků
1
Počet řad
1
Max. sousedních kolíků na řadu
12
Pájecí kolík, délka (l)
3,5 mm
Solder pin dimensions
d = 0,8 mm
Solder eyelet hole diameter (D)
1,1 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Délka odizolování
10 mm
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20

Údaje o materiálu

절연재
Wemid (PA)
Colori
Oranžová
Barva provozních prvků
černá
Carta de colores (similar)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Superficie de contacto
pocínované
Nátěr
4-6 μm SN
Typ cínování
matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Clamping range, min.
0,12 mm²
Clamping range, max.
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,25 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 60947-7-4
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
24 A
Corriente nominal, número de polos mín. (Tu=40 °C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
600 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
500 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6 kV
Resistencia a corrientes de corta duración
3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Č. osvědčení (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Průřez vodiče AWG, max.
AWG 12
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institute (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Packaging
Box
VPE length
338 mm
VPE width
130 mm
VPE height
27 mm

Typové testy

Test: Durability of markings
  • Standard:
    IEC 61984, oddíl 6.2 a 7.3.2 / 10.11
  • Test:
    označení původu, identifikace typu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici
Test: Clampable cross section
  • Standard:
    IEC 60947-7-4 oddíly 7.1.2 a 9.3.2 / 01.19
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 12/7
    • Typ vodiče a průřez vodiče:
      AWG 24/11
  • Vyhodnocení:
    vyhovělo
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      AWG 24/11
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 12/7
Pull-out test
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      AWG 24/11
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥ 60 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 12/7

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Notes
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
