LMFV 7.50/02/90 3.5SN OR BX

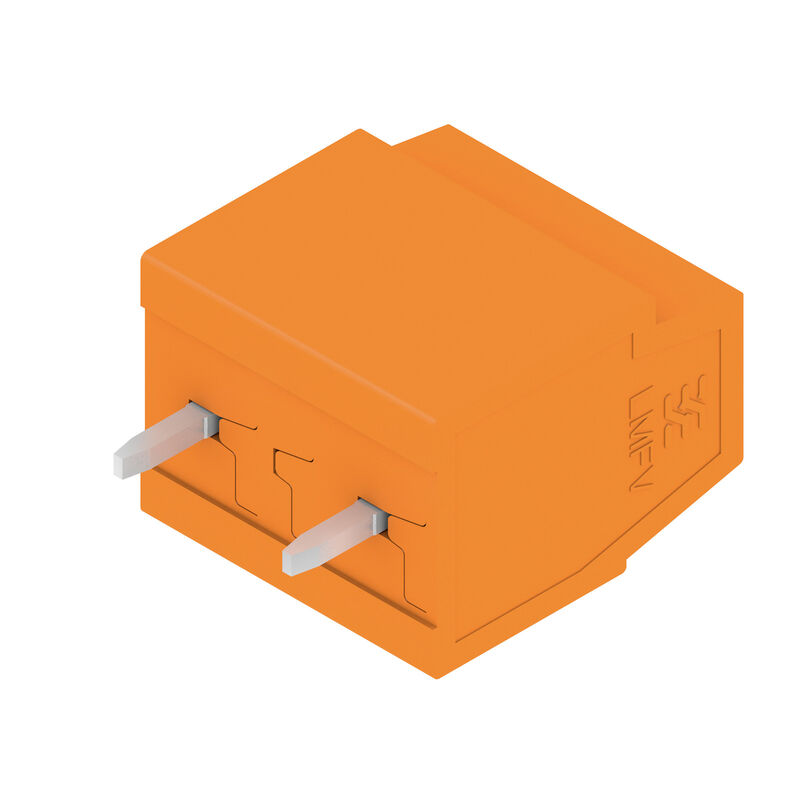

Illustrazione del prodotto
LMFV 7.50/02/90 3.5SN OR BX

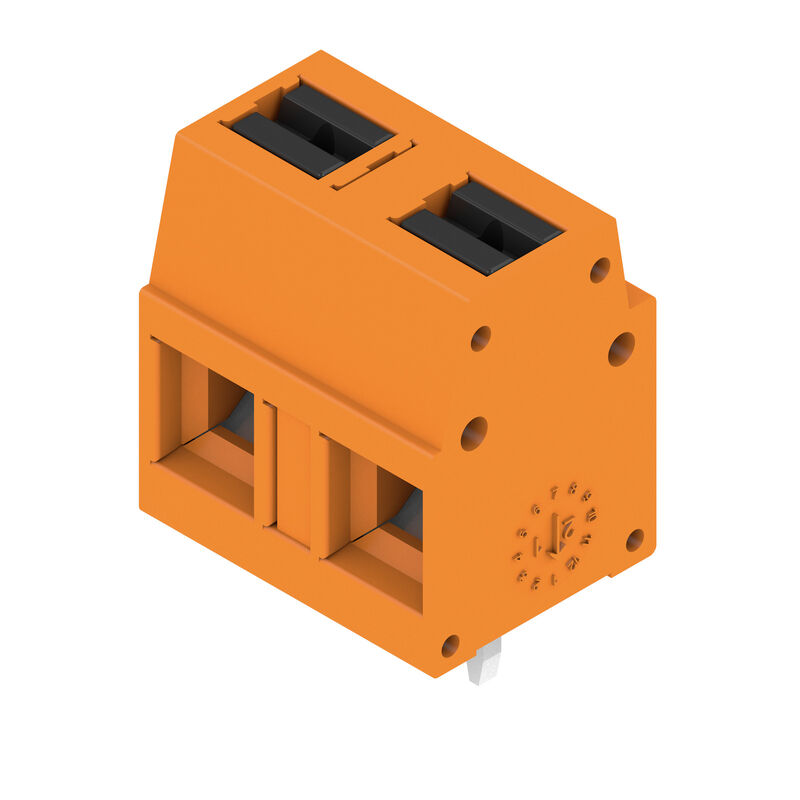

Illustrazione del prodotto
LMFV 7.50/02/90 3.5SN OR BX
Dimensional drawing
LMFV 7.50/02/90 3.5SN OR BX
Curva di carico
LMFV 7.50/02/90 3.5SN OR BX
Curva di carico

LMFV 7.50/02/90 3.5SN OR BX

Morsetti per circuito stampato, 7.50 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, PUSH IN con attuatore, Campo di sezioni, max. : 2.5 mm², Box

N. articolo 2787570000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 15
Dopuszczenia Dati generali per l’ordinazione Wymiary i masa Conformità ambientale del prodotto Parametri del sistema Dane materiałowe Conduttori adatti al collegamento Dane znamionowe wg IEC Dati di dimensionamento sec. UL 1059 Packing Nota importante Classificazioni

Dopuszczenia

Homologaciones
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

Dati generali per l’ordinazione

Version
Morsetti per circuito stampato, 7.50 mm, Numero di poli: 2, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, PUSH IN con attuatore, Campo di sezioni, max. : 2.5 mm², Box
Código
2787570000
Tipo
LMFV 7.50/02/90 3.5SN OR BX
GTIN (EAN)
4064675065418
Cantidad
288 Pezzo
Parametri prodotto
IEC: 630 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Imballaggio
Box

Wymiary i masa

Depth
10 mm
Profondeur (pouces)
0,394 inch
Altura
17,3 mm
Altezza (pollici)
0,681 inch
Anchura
13 mm
Larghezza (pollici)
0,512 inch
Poids net
1,895 g

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Skupina produktů
OMNIMATE Signal - Serie LMF
Metoda připojení vodiče
PUSH IN con attuatore
Mounting onto the PCB
Collegamento a saldare THT
Conductor outlet direction
90°
Pas en mm (P)
7,5 mm
Pas en pouces (P)
0,295 "
Numero di poli
2
Nombre de pôles
1
quantità di file
1
Solder pin length (l)
3,5 mm
Solder pin dimensions
0,95 x 0,8 mm
Lame de tournevis
0,6 x 3,5
Lunghezza di spellatura
8 mm
Tolleranza lunghezza di spellatura
  • min.:
    -1 mm
  • max.:
    0 mm
L1 in mm
7,5 mm
L1 in pollici
0,3 "
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Grado di protezione
IP20

Dane materiałowe

Matériau isolant
PA
Couleur
arancione
Tableau des couleurs (similaire)
RAL 2000
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Lega in rame
Surface du contact
stagnato
Traitement
4-8 μm SN
Struttura a strati del collegamento a saldare
4...8 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-40 °C
Temperatura d'esercizio , max.
115 °C

Conduttori adatti al collegamento

Plage de serrage, min.
0,2 mm²
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
2,5 mm²
souple, min. H05(07) V-K
0,2 mm²
souple, max. H05(07) V-K
2,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
1,5 mm²
avec embout, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Texte de réference
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dane znamionowe wg IEC

Courant nominal, nombre de pôles min. (Tu = 20 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
22,8 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
22,8 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
630 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
350 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Tensione nominale (Gruppo F / UL 1059)
1 000 V
Rated current (Use group B / UL 1059)
15 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Corrente nominale (Gruppo F / UL 1059)
12 A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 14
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Packaging
Box
VPE length
172 mm
VPE width
134 mm
VPE height
51 mm

Nota importante

Conformidad con IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notas

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
