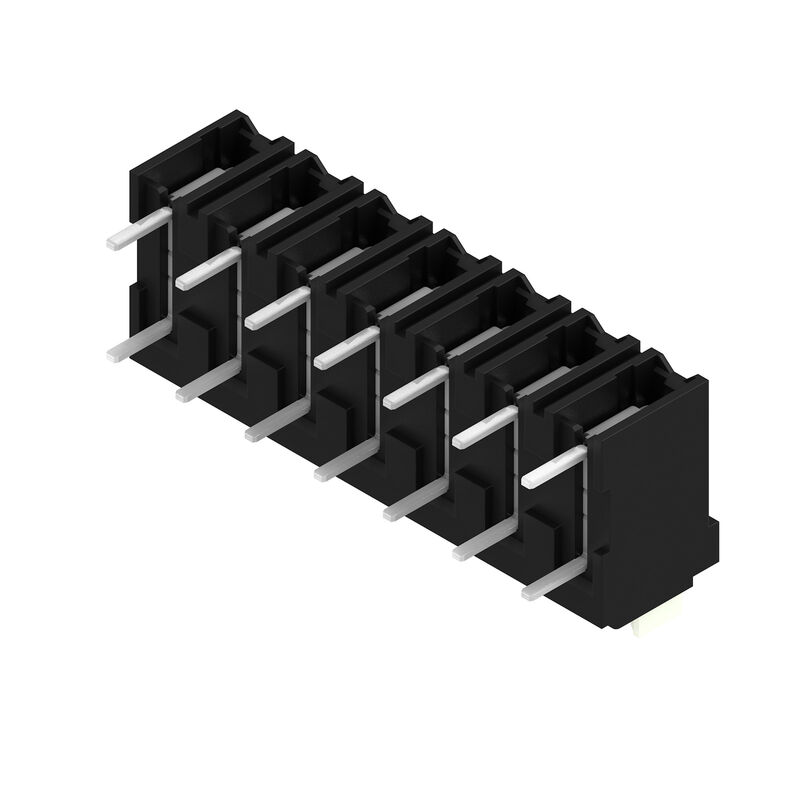

Product image
LSF-SMT 5.00/07/90 3.5SN BK RL

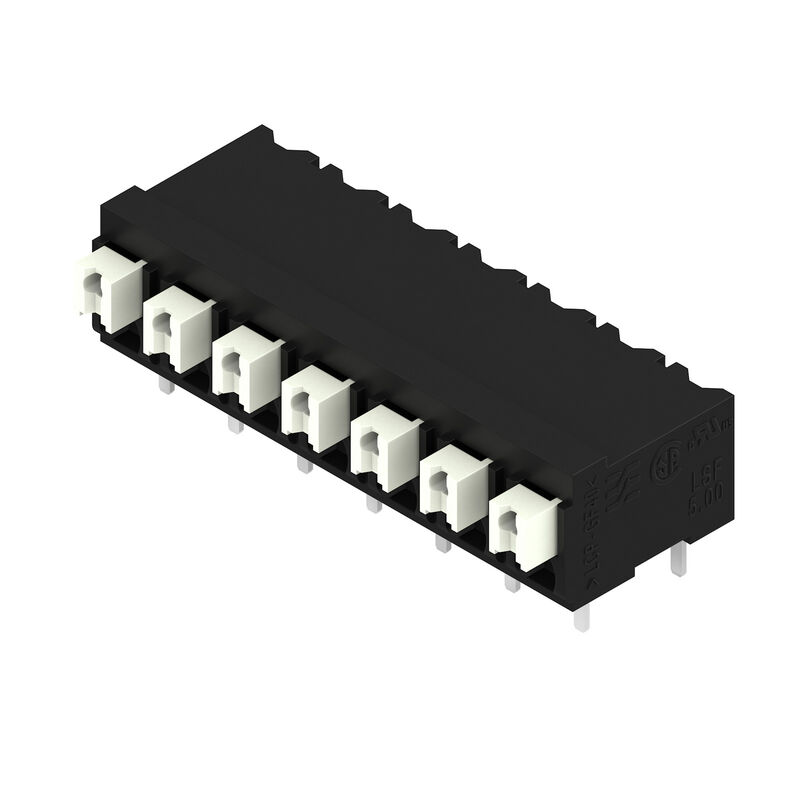

Product image
LSF-SMT 5.00/07/90 3.5SN BK RL
Dimensional drawing
LSF-SMT 5.00/07/90 3.5SN BK RL
Graph
LSF-SMT 5.00/07/90 3.5SN BK RL
Graph
LSF-SMT 5.00/07/90 3.5SN BK RL
Dimensional drawing
LSF-SMT 5.00/07/90 3.5SN BK RL
Dimensional drawing
  • SMT-eljáráshoz optimalizálva
  • Az automatizálási igényekhez tervezve

LSF-SMT 5.00/07/90 3.5SN BK RL

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 7, 90°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape

Cikkszám 1876540000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 38
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 7, 90°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN, működtető gombbal, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape
Rendelési szám
1876540000
Típus
LSF-SMT 5.00/07/90 3.5SN BK RL
GTIN (EAN)
4032248466986
Qty.
265  Darab
Termékadatok
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Csomagolás
Tape

Méretek és tömegek

Mélység
14,75  mm
Mélység (coll)
0,581  inch
Magasság
12  mm
Magasság (coll)
0,472  inch
Legalacsonyabb változat magassága
8,5  mm
Szélesség
34,2  mm
Szélesség (coll)
1,346  inch
Nettó tömeg
5,373  g

Hőmérsékletek

Folyamatos üzemi hőmérséklet., max.
120  °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerparaméterek

Termékcsalád
OMNIMATE Signal - sorozat LSF
Vezetékcsatlakozás-technika
PUSH IN, működtető gombbal
Felszerelés NYÁK-ra
THT/THR-forrasztott csatlakozással
Vezeték kimeneti irány
90°
Raszter mm-ben (P)
5  mm
Raszter inch-ben (P)
0,197  "
Pólusszám
7
Érintkezősorok száma
1
Az ügyfél szereli fel
Nem
Sorok száma
1
Forrasztótüske hossza (l)
3,5  mm
Forrasztótüske tűrése
0 / -0,3 mm
Forrasztótüske méretei
0,35 x 0,8 mm
Forrasztótüske méretei=d Tűrés
0 / -0,1 mm
Forrasztószem lyukátmérő (D)
1,1  mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Csupaszolási hossz
8  mm
L1, mm
30  mm
L1, inch
1,182  "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20
Térfogati ellenállás
1,60 mΩ

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Rézötvözet
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
70  °C
Üzemi hőmérséklet, min.
-50  °C
Üzemi hőmérséklet, max.
120  °C
Hőmérsékleti tartomány, telepítés, min.
-30  °C
Hőmérsékleti tartomány, telepítés, max.
120  °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13  mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5  mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,2  mm²
Tömör, max. H05(07) V-U
1,5  mm²
Flexibilis, min. H05(07) V-K
0,2  mm²
Flexibilis, max. H05(07) V-K
1,5  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
0,75  mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25  mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5  mm²
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0690700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9021040000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)
17,5  A
Névleges áram, maximális pólusszám (Tu=20 °C)
17,5  A
Névleges áram, min. pólusszám (Tu=40°C)
17,5  A
Névleges áram, maximális pólusszám (Tu=40°C)
15  A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500  V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320  V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250  V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4  kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4  kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4  kV
Rövid idejű határáram ellenállás
3 x 1s mit 80 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1664286
Névleges feszültség (B felhasználási csoport / CSA)
300  V
Névleges feszültség (D felhasználási csoport / CSA)
300  V
Névleges áram (B felhasználási csoport / CSA)
10  A
Névleges áram (D felhasználási csoport / CSA)
10  A
Vezeték keresztmetszet, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300  V
Névleges feszültség (D felhasználási csoport / UL 1059)
300  V
Névleges áram (B felhasználási csoport/ UL 1059)
12  A
Névleges áram (D felhasználási csoport/ UL 1059)
10  A
Vezeték keresztmetszet, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

ESD szintű csomagolás
sztatikus disszipatív
Csomagolás
Tape
VPE hosszúság
354  mm
VPE szélesség
335  mm
VPE magasság
80  mm
Szalag mélysége(T2)
13  mm
Szalag szélessége:(W)
56 mm
Szalagzseb mélysége(K0)
12,5  mm
Szalagzseb magasság (A0)
14,4  mm
Szalagzseb szélessége (B0)
34,5  mm
Szalagzseb leválasztás (P1)
20  mm
Szalaglyuk leválasztás (E)
1,75  mm
Szalagzseb leválasztás (F)
26,2  mm
Dobos tekercs átmérője ∅ (A)
330 mm
Felületi ellenállás
Rs = 109 - 1012 Ω

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, UL tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Teszt: Rögzíthető keresztmetszet
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További nyomógomb színek külön kérésre
  • Csúszka működtetéséhez szükséges erő max. 40 N
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
